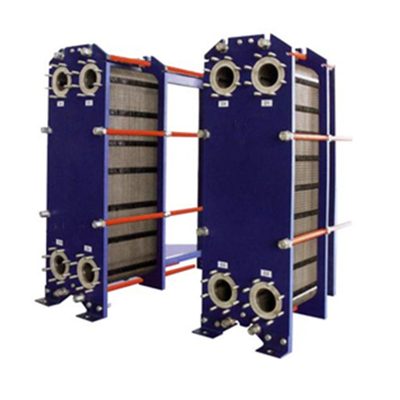

Υδατοψυγμένος συμπυκνωτής Πλάκα συμπιεσμού Ανταλλάκτης θερμότητας Πλάκα και πλαίσιο Ανταλλάκτης θερμότητας

Υδατοψυγμένος συμπυκνωτής Πλάκα συμπιεσμού Ανταλλάκτης θερμότητας Πλάκα και πλαίσιο Ανταλλάκτης θερμότητας

(Μέτρηση σε mm, N σημαίνει τον αριθμό των πλακών)

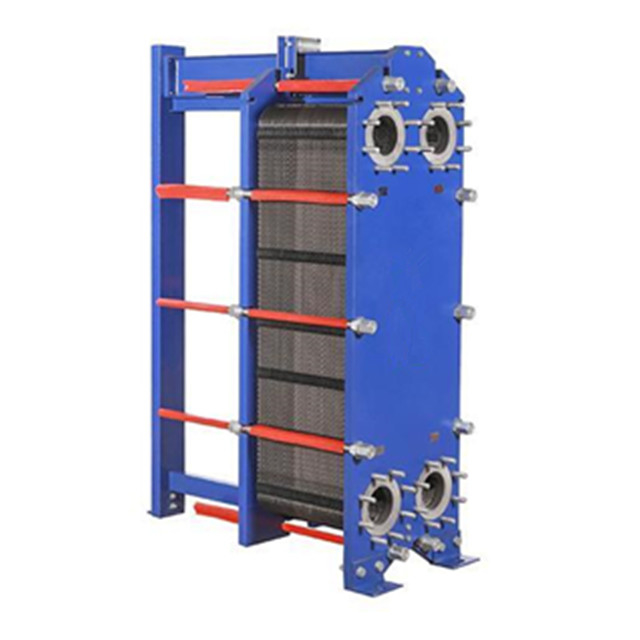

Ο εναλλάκτης θερμότητας Baode είναι η Νο 1 Κινέζικη μάρκα στους εναλλάκτες θερμότητας πλακών αερίου.Ο εναλλάκτης θερμότητας πλάκας αποτελείται από ένα πακέτο κυματοειδών μεταλλικών πλακών με τρύπες για τη διέλευση των δύο υγρών μεταξύ των οποίων θα πραγματοποιηθεί η μεταφορά θερμότηταςΤο πακέτο πλάκας συναρμολογείται ανάμεσα σε μια σταθερή πλάκα σκελετού και μια κινητή πλάκα πίεσης και συμπιέζεται με σφίξιμο βρόγχων.Οι πλάκες είναι εφοδιασμένες με συμπίεση που σφραγίζει το κανάλι ανάμεσα στις πλάκες και κατευθύνει τα υγρά σε εναλλακτικά κανάλιαΟ αριθμός των πλακών καθορίζεται από την ταχύτητα ροής, τις φυσικές ιδιότητες των υγρών, την πτώση της πίεσης και το πρόγραμμα θερμοκρασίας.Οι κυματοειδείς πλάκες προάγουν την αναταραχή του υγρού και υποστηρίζουν τις πλάκες κατά της διαφορικής πίεσηςΗ πλάκα του πλαισίου και η πλάκα πίεσης είναι κρεμασμένες από μια άνω ράβδο μεταφοράς και τοποθετούνται από μια κατώτερη ράβδο καθοδήγησης, οι οποίες και οι δύο είναι στερεωμένες σε μια στήλη στήριξης.Οι συνδέσεις βρίσκονται στην πλάκα του πλαισίου, εάν ένα ή και τα δύο υγρά πραγματοποιούν περισσότερες από μία διέλευση εντός της μονάδας, στο πλαίσιο και στις πλάκες πίεσης.
Τα πλεονεκτήματα του ανταλλάκτη θερμότητας πλάκας Baode είναι το όνειρο των κατασκευαστών συστημάτων!Με το συμπαγές σχεδιασμό τους απαιτούν 20~50% λιγότερο χώρο στο σύστημά σας από μια συγκρίσιμη μονάδα κέλυφος και σωλήναΔεδομένου ότι απαιτούν έως και 80% λιγότερα μέσα ψύξης, μπορείτε να εγκαταστήσετε μικρότερες αντλίες που θα καταναλώνουν λιγότερη ενέργεια

Αρχή λειτουργίας
Τα κανάλια σχηματίζονται ανάμεσα στις πλάκες και οι γωνιακές πύλες είναι διατεταγμένες έτσι ώστε τα δύο μέσα να ρέουν μέσω εναλλασσόμενων καναλιών.
Η κυματοειδής διάταξη των πλακών παρέχει το πέρασμα μεταξύ των πλακών,υποστηρίζει κάθε πλάκα κατά της γειτονικής και ενισχύει την αναταραχή, με αποτέλεσμα την αποτελεσματική μεταφορά θερμότητας.

ΤΑ ΣΤΑΡΔΑΜΤΙΚΑ ΥΛΕΙΑ
Πλάκα πλαισίου: Εποξικό χρωματισμένο ήπιο χάλυβα
Σφουγγαρίσματα: χάλυβα άνθρακα
Μεταλλική επένδυση: Ατσάλι, Τιτάνιο
Πλάκες από ανοξείδωτο χάλυβα κράμα 316 ή τιτάνιο
Μεγάλη πρόοδος σε σχέση με τα συμβατικά PHEs

Πολύ μπροστά από τα κοχύλια και τα σωλήνες.
Καμία θερμική κόπωση Η κυκλική θέρμανση και ψύξη παράγει θερμική κόπωση σε άκαμπτους θερμαντήρες ατμού όπως οι ίσοι κέλυφος και σωλήνες.Αυτό συχνά οδηγεί σε ρωγμές και φθαρμένα εξαρτήματα που απαιτούν συντήρηση και επισκευή, προκαλώντας έτσι ανεπιθύμητη διακοπή λειτουργίας του συστήματος.Ο συνδυασμός λεπτών πλάκων και ευέλικτων συμπυκνώσεων στην σειρά BS αποτρέπει τη θερμική κόπωση επιτρέποντας στις μονάδες να επεκταθούν και να συρρικνωθούν ως απάντηση στις αλλαγές της θερμοκρασίαςΗ γρήγορη μεταφορά θερμότητας που προκύπτει από τον μικρό όγκο συγκράτησης και την υψηλή σχέση επιφάνειας/ογκώματος των πλακών επιτρέπει την ταχεία ανταπόκριση στον έλεγχο της θερμοκρασίας.

Εφαρμογή
Βιομηχανία τροφίμων: Παστερίωση γάλακτος Παστερίωση γάλακτος και ποτών, Επεξεργασία κρασιού, επεξεργασία εμφιαλωμένου νερού, θέρμανση CIP (καθαρισμός στο χώρο), νερό αντίστροφης όσμωσης.
Εφαρμογή σε πλοία: Κεντρική ψύξη των κύριων ή βοηθητικών κινητήρων ή τουρμπίνων, ψύξη λιπαντικού ελαίου, επαναψύξη του κυκλώματος νερού για ψύξη κυλίνδρων, έμβολο, πρίζες έγχυσης,Ψύξη πετρελαίου Baoder, έλαιο συμπιεστή και άλλα λιπαντικά, προθέρμανση πετρελαίου λιπαντικής και βαρέος καυσίμου, προθέρμανση θαλασσινού νερού για παραγωγή γλυκού νερού, ανάκτηση θερμότητας,Ανταλλαγή θερμότητας για κλιματισμό των επιβατικών και εμπορευματικών χώρων
Άλλα: ψύξη πετρελαίου τουρμπίνων, χημική βιομηχανία, τηλεθέρμανση, τηλεθέρμανση, θέρμανση πισίνων, ηλιακή θέρμανση,

Σύντομη παράδοση.
Υψηλής ποιότητας
Λογική τιμή
Κατασκευασμένο από πελάτη
Σχεδιασμός τεχνογνωσίας και υποστήριξη πελατών
