Η Baode Heat Exchanger Equipment Co.,Ltd.

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Baode |
| Πιστοποίηση: | CE/UL |
| Αριθμό μοντέλου: | Σειρά BH100 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | USD 300-1000 per Unit |
| Συσκευασία λεπτομέρειες: | Κεφάλαιο από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 14-18 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 500 μονάδες ανά μήνα |
| Ονομασία προϊόντος: | BH100 Μετατροπέας θερμότητας πλάκας υψηλής απόδοσης | Εφαρμογή: | Υγρό στην υγρή ανταλλαγή θερμότητας |
|---|---|---|---|
| Υλικό πλαισίου: | χάλυβα άνθρακα | Υλικό πλάκας: | Ατσάλι από ανοξείδωτο, Ti |
| Σφραγίδα: | Επικαιροποίηση | Δύναμη: | 300 - 800 kW |
| Πρακτική εφαρμογή: | Θέρμανση CIP, κατεργασία κρασιού |

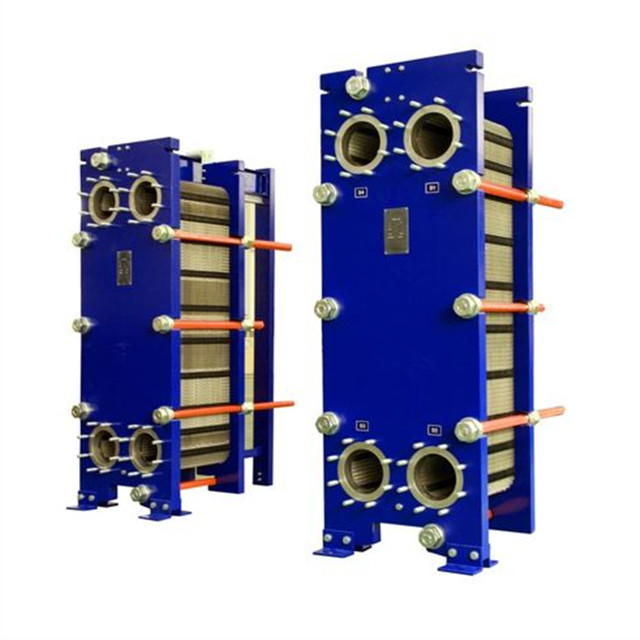

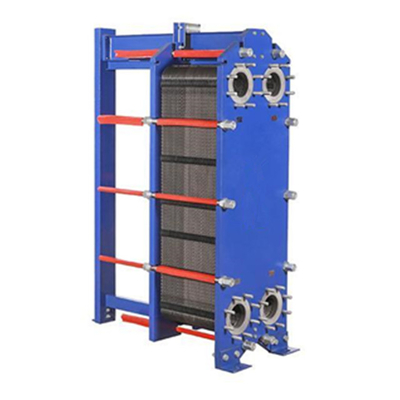

BH100 Μετατροπέας θερμότητας πλάκας υψηλής απόδοσης
Ο εναλλάκτης θερμότητας με πλάκα συμπίεσης είναι ένας τύπος εναλλάκτη θερμότητας. Χαρακτηρίζεται από υψηλό συντελεστή μεταφοράς θερμότητας.ελαφρύ· Εύκολη αλλαγή της περιοχής μεταφοράς θερμότητας ή του συνδυασμού διαδικασιών· η διαφορά τελικής θερμοκρασίας είναι μικρή.
Εισαγωγή
Είναι φτιαγμένο από ένα σωρό από τυπωμένο κυματοειδές φύλλο σε ένα συγκεκριμένο διάστημα, σφραγισμένο με συμπίεση γύρω, και επικαλυμμένο από το πλαίσιο και σπείρα συμπίεσης,οι τέσσερις γωνιακές τρύπες της πλάκας και του φυτώματος σχηματίζουν σωλήνα διανομής υγρών και σωλήνα συλλογής, ενώ χωρίζει εύλογα το ζεστό και το κρύο υγρό, έτσι ώστε να ρέει στο κανάλι ροής και στις δύο πλευρές κάθε πλάκας, μέσω της πλάκας για ανταλλαγή θερμότητας.
Αρχή λειτουργίας
Ο εναλλάκτης θερμότητας με πλάκα συμπίεσης αποτελείται από ένα σύνολο μεταλλικών πλακών με τέσσερις γωνιακές τρύπες στην πλάκα για να περάσουν τόσο ζεστά όσο και κρύα μέσα.Η πλάκα Α και η πλάκα Β τοποθετούνται εναλλάξ, σχηματίζεται ένα κανάλι δικτύου μεταξύ των πλάκων και η σφραγιστική πλάκα σφραγίζει το ζεστό και το κρύο μέσο στον εναλλάκτη θερμότητας, ενώ χωρίζει εύλογα το ζεστό και το κρύο μέσο χωρίς ανάμειξη.Στο κανάλι., η ροή του κρύου και του θερμού υγρού σε διαστήματα, μπορεί να είναι αντίστροφη ή κατά μήκος της ροής ανάλογα με την ανάγκη, στη διαδικασία ροής του κρύου και του θερμού υγρού μέσω της θερμικής ανταλλαγής τοίχου,ώστε να επιτευχθεί το επιθυμητό αποτέλεσμα.
Ο εναλλάκτης θερμότητας πλάκας είναι σημαντικό μέρος της τεχνολογίας ανταλλαγής θερμότητας σε βιομηχανικούς εξοπλισμούς.Η ελαστική συμπίεση που σφραγίζει μεταξύ των μεμονωμένων απορροφητήρων θερμότητας πλάκας είναι ένα μέρος φθοράς και είναι επίσης ένα μέρος που είναι επιρρεπές στην γήρανση υπό φυσικές συνθήκεςΗ διάρκεια ζωής του έχει σημαντική επίδραση στη διάρκεια ζωής των ανταλλακτών θερμότητας πλάκας.
Οι ακόλουθοι παράγοντες έχουν σημαντικό αντίκτυπο στη διάρκεια ζωής της ελαστικής συμπίεσης:
- Η λειτουργία του εναλλάκτη θερμότητας (συνεχής ή διακοπτόμενης)
- Η διάβρωση των χρησιμοποιούμενων ψυκτικών μέσων και καθαριστικών
- Μέγιστη θερμοκρασία λειτουργίας
- Μέγιστη πίεση λειτουργίας
- Η πίεση της ελαστικής συμπίεσης είναι μεγάλη λόγω της υπερβολικής πίεσης και της ανισορροπημένης πίεσης
- Φυσική γήρανση.
| Σχήμα | ΒH100B / BH100H | |
| Διασταυρούμενες αναφορές | M10M, M10B | |
| Υψόμετρο, H [mm] | 1084 | 1084 |
| Διάμετρο, W [mm] | 470 | 470 |
| Ελάχιστο τυπικό μήκος, L [mm] | 700 | 700 |
| Μέγιστο τυπικό μήκος, L [mm] | 2300 | 2300 |
| Βόρεια απόσταση θύρα, VC [mm] | 719 | 719 |
| Οριζόντια απόσταση λιμένα, HC [mm] | 225 | 225 |
| Μέγιστη θερμοκρασία [°C] | 180 | 180 |
| Μέγιστη πίεση [barg] | 10 | 16 |
| Μέγεθος φλάντζης | DN100/4' | DN0100/4" |
| Μέγιστη ροή [kg/s] | 50 | |
(Μέτρηση σε mm, N σημαίνει τον αριθμό των πλακών)
| Υλικό πλάκας | Κατάλληλα υγρά είδη | ||
| Ατσάλι από ανοξείδωτο χάλυβα (AISI304.316 κλπ.) | Καθαρό νερό, φυσιολογικό νερό, ελαιόλαδο, ορυκτό λάδι | ||
| Ti, Ti-pd | Θαλάσσιο νερό, αλμυρό νερό, μεταλλικό νερό | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Αραίωτο θειικό οξύ, οργανικό υδατικό διάλυμα | ||
| Νι | Υψηλής θερμοκρασίας και υψηλής συγκέντρωσης καυστική σόδα | ||
| Χαστέλλιο (C276, D205, B2G) | Συγκέντρωση Θειικό οξύ, υδροχλωρικό οξύ, φωσφορικό οξύ | ||
| Υλικό της συμπίεσης | Θερμοκρασία λειτουργίας ° C | Κατάλληλα υγρά είδη | |
| Εθνική Εθνική Εταιρεία | -15~+135° C | Νερό, θαλάσσιο νερό, ορυκτό λάδι, αλμυρό νερό | |
| EPDM | -25 έως +180° C | Ζεστό νερό, ατμός, οξύ, αλκαλικό | |
| F26 | -55~+230° C | Οξύ, αλκαλικό | |
| ΤΡΦ | -0~+160° C | Υψηλής συγκέντρωσης οξύ, αλκαλικό, υψηλής θερμοκρασίας λάδι, ατμός | |
Εφαρμογές
Ο εναλλάκτης θερμότητας πλάκας έχει τα χαρακτηριστικά υψηλού συντελεστή μεταφοράς θερμότητας, μικρής πτώσης πίεσης, συμπαγής δομής, ελαφρού βάρους, μικρού χώρου κατοχής,βολικό συνδυασμό περιοχής και διαδικασίας, ισχυρή ευελιξία των εξαρτημάτων, ευρεία επιλογή υλικών και εύκολη επίτευξη παραγωγής σε μεγάλη κλίμακα, κλπ., έχει χρησιμοποιηθεί ευρέως στα τρόφιμα, μηχανήματα, μεταλλουργία,πετροχημικά και θαλάσσια και άλλα πεδία, και έχει γίνει ο κορυφαίος εξοπλισμός ανταλλαγής θερμότητας στην αστική κεντρική θέρμανση.
