Η Baode Heat Exchanger Equipment Co.,Ltd.

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Baode |
| Πιστοποίηση: | CE/UL |
| Αριθμό μοντέλου: | Σειρά BH100 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | USD 300-1000 per Unit |
| Συσκευασία λεπτομέρειες: | Κεφάλαιο από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 14-18 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 500 μονάδες ανά μήνα |
| Ονομασία προϊόντος: | BH100 Θερμοανταλλάκτης από ατσάλινη πλάκα για σύστημα ψύξης θαλασσινού νερού | Εφαρμογή: | Υγρό στην υγρή ανταλλαγή θερμότητας |
|---|---|---|---|
| Υλικό πλαισίου: | χάλυβα άνθρακα | Υλικό πλάκας: | Ατσάλι από ανοξείδωτο, Ti |
| Σφραγίδα: | Επικαιροποίηση | Δύναμη: | 300 - 800 kW |
| Πρακτική εφαρμογή: | Θέρμανση CIP, κατεργασία κρασιού |

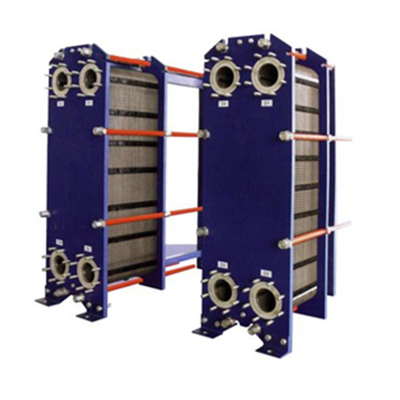

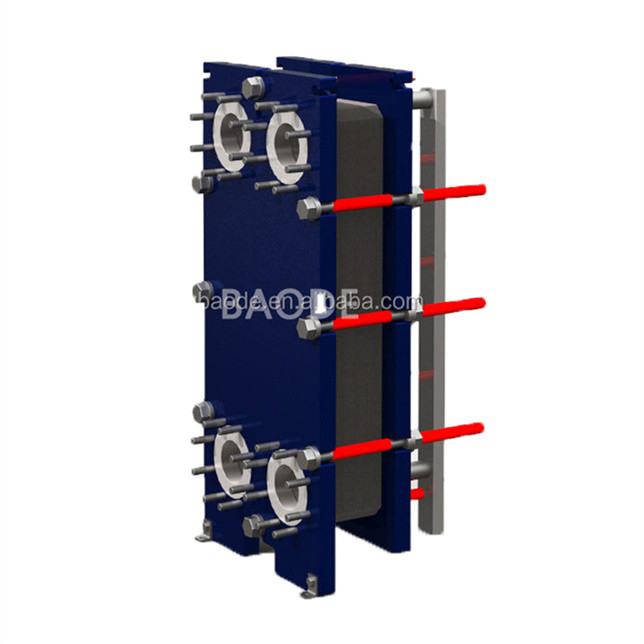

BH100 Θερμοανταλλάκτης από ατσάλινη πλάκα για σύστημα ψύξης θαλασσινού νερού
Ο εναλλάκτης θερμότητας με πλάκα συμπίεσης είναι ο ιδανικός εξοπλισμός για την ανταλλαγή θερμότητας υγρού-βράχου και υγρού-ατμού.Είναι ένας νέος τύπος υψηλής απόδοσης εναλλάκτη θερμότητας που κατασκευάζεται από μια σειρά από μεταλλικά φύλλα με ένα συγκεκριμένο κυματοειδές σχήμαΗ μοναδική δομή του το καθιστά ένα καλό πλεονέκτημα σε πολλούς τύπους ανταλλακτών θερμότητας.
Διαρθρωτική αρχή
Ο αφαίρετος ανταλλακτής θερμότητας πλάκας είναι κατασκευασμένος από πολλά τυποποιημένα κυματοειδή φύλλα σε ένα συγκεκριμένο διάστημα, σφραγισμένα γύρω από τις συμπίεσεις και επικαλυμμένα από το πλαίσιο και την σπείρα συμπίεσης.Οι τέσσερις γωνιακές τρύπες της πλάκας και της συμπίεσης σχηματίζουν ένα σωλήνα διανομής υγρών και ένα σωλήνα συλλογής, και ταυτόχρονα να διαχωρίσουν εύλογα τα ζεστά και τα κρύα υγρά, έτσι ώστε να ρέουν στο κανάλι ροής και στις δύο πλευρές κάθε πλάκας, και να πραγματοποιήσουν ανταλλαγή θερμότητας μέσω της πλάκας.
Αρχή λειτουργίας
Ο ψυκτικός με πλάκες είναι ένας εναλλάκτης θερμότητας που κατασκευάζεται από μια λεπτή μεταλλική πλάκα που πιέζεται σε μια πλάκα ανταλλαγής θερμότητας με ένα συγκεκριμένο κυματοειδές σχήμα, και στη συνέχεια στοιβάζεται και στερεώνεται με σχοινιά και μπουλόνια.Ένα λεπτό ορθογώνιο κανάλι σχηματίζεται ανάμεσα στις διάφορες πλάκεςΤο υγρό εργασίας ρέει μέσα από ένα στενό, περιστρεφόμενο κανάλι που σχηματίζεται μεταξύ των δύο πλακών.Τα ζεστά και τα κρύα υγρά περνάνε από τη διαδρομή ροής διαδοχικά, και υπάρχει μια πλάκα διαχωρισμού στη μέση για να χωρίσει τα υγρά, και η θερμότητα μεταφέρεται μέσω της πλάκας.
Η δομή του και η αρχή μεταφοράς θερμότητας καθορίζουν ότι έχει τα χαρακτηριστικά της συμπαγής δομής, του μικρού αποτυπώματος, της υψηλής απόδοσης μεταφοράς θερμότητας, της μεγάλης ευελιξίας λειτουργίας,ευρύ φάσμα εφαρμογής, μικρές θερμικές απώλειες, εύκολη εγκατάσταση και καθαρισμό.
| Σχήμα | ΒH100B / BH100H | |
| Διασταυρούμενες αναφορές | M10M, M10B | |
| Υψόμετρο, H [mm] | 1084 | 1084 |
| Διάμετρο, W [mm] | 470 | 470 |
| Ελάχιστο τυπικό μήκος, L [mm] | 700 | 700 |
| Μέγιστο τυπικό μήκος, L [mm] | 2300 | 2300 |
| Βόρεια απόσταση θύρα, VC [mm] | 719 | 719 |
| Οριζόντια απόσταση λιμένα, HC [mm] | 225 | 225 |
| Μέγιστη θερμοκρασία [°C] | 180 | 180 |
| Μέγιστη πίεση [barg] | 10 | 16 |
| Μέγεθος φλάντζης | DN100/4' | DN0100/4" |
| Μέγιστη ροή [kg/s] | 50 | |
(Μέτρηση σε mm, N σημαίνει τον αριθμό των πλακών)
| Υλικό πλάκας | Κατάλληλα υγρά είδη | ||
| Ατσάλι από ανοξείδωτο χάλυβα (AISI304.316 κλπ.) | Καθαρό νερό, φυσιολογικό νερό, ελαιόλαδο, ορυκτό λάδι | ||
| Ti, Ti-pd | Θαλάσσιο νερό, αλμυρό νερό, μεταλλικό νερό | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Αραίωτο θειικό οξύ, οργανικό υδατικό διάλυμα | ||
| Νι | Υψηλής θερμοκρασίας και υψηλής συγκέντρωσης καυστική σόδα | ||
| Χαστέλλιο (C276, D205, B2G) | Συγκέντρωση Θειικό οξύ, υδροχλωρικό οξύ, φωσφορικό οξύ | ||
| Υλικό της συμπίεσης | Θερμοκρασία λειτουργίας ° C | Κατάλληλα υγρά είδη | |
| Εθνική Εθνική Εταιρεία | -15~+135° C | Νερό, θαλάσσιο νερό, ορυκτό λάδι, αλμυρό νερό | |
| EPDM | -25 έως +180° C | Ζεστό νερό, ατμός, οξύ, αλκαλικό | |
| F26 | -55~+230° C | Οξύ, αλκαλικό | |
| ΤΡΦ | -0~+160° C | Υψηλής συγκέντρωσης οξύ, αλκαλικό, υψηλής θερμοκρασίας λάδι, ατμός | |
Ο ανταλλακτής θερμότητας με πλάκα συμπίεσης, με το μοναδικό σχεδιασμό και την αποδοτική του απόδοση, έχει χρησιμοποιηθεί ευρέως σε διάφορους βιομηχανικούς και πολιτικούς τομείς.ελαφρύ και εύκολο στη συντήρηση, καθιστώντας το ηγέτη στη σύγχρονη τεχνολογία μεταφοράς θερμότητας.
Το μεγαλύτερο χαρακτηριστικό του ανταλλακτηρίου θερμότητας με πλάκα συμπίεσης είναι η υψηλή απόδοσή του.που βελτιώνει σημαντικά την απόδοση μεταφοράς θερμότηταςΤαυτόχρονα, λόγω της αναταραχής του υγρού, η διαδικασία μεταφοράς θερμότητας είναι πιο αποτελεσματική.
