(Μέτρηση σε mm, N σημαίνει τον αριθμό των πλακών)


Τυποποιημένο σχέδιο

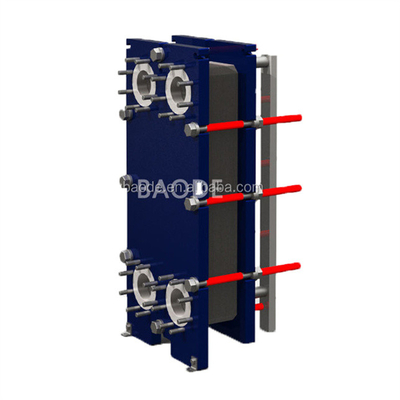

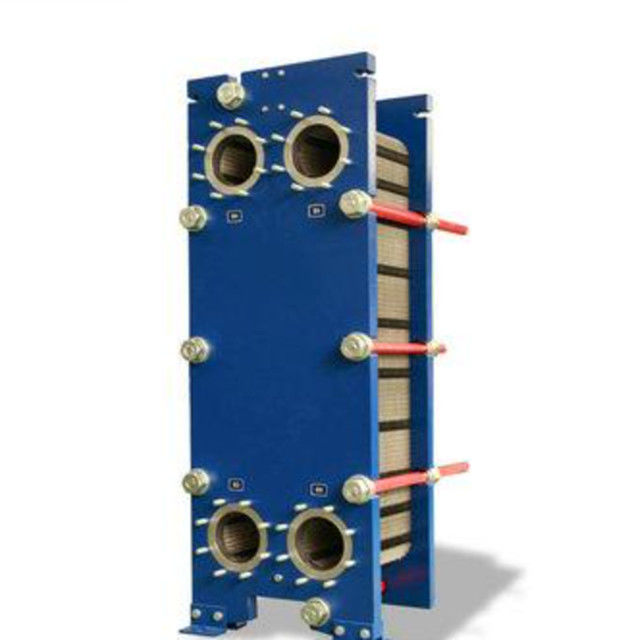

Ο εναλλάκτης θερμότητας πλάκας αποτελείται από ένα πακέτο κυματοειδών μεταλλικών πλακών με θύρες για τη διέλευση των δύο υγρών
Η συσκευή πλάκας συναρμολογείται μεταξύ μιας σταθερής πλάκας σκελετού και μιας κινητής πλάκας πίεσης και συμπιέζεται με σφίξιμο βρόγχων.Οι πλάκες είναι εξοπλισμένες με μια φέτα που σφραγίζει το διασταυρωμένο κανάλι και κατευθύνει τα υγρά σε εναλλακτικά κανάλιαΟ αριθμός των πλακών καθορίζεται από την ταχύτητα ροής, τις φυσικές ιδιότητες των υγρών, την πτώση της πίεσης και το πρόγραμμα θερμοκρασίας.
Οι κυματοειδείς πλάκες προάγουν την αναταραχή του υγρού και υποστηρίζουν τις πλάκες κατά της διαφορικής πίεσης.Η πλάκα του πλαισίου και η πλάκα πίεσης είναι κρεμασμένες από μια άνω ράβδο μεταφοράς και τοποθετούνται από μια κατώτερη ράβδο καθοδήγησηςΟι συνδέσεις βρίσκονται στην πλάκα του πλαισίου ή, εάν ένα ή και τα δύο υγρά πραγματοποιούν περισσότερες από μία διέλευση εντός της μονάδας, στην πλάκα του πλαισίου και στις πλάκες πίεσης.

Τυπικές ικανότητες
Δυνατότητα ροής υγρού
Μέχρι 16 kg/s (250 gpm), ανάλογα με το μέσο, επιτρέπεται
Πτώση πίεσης και πρόγραμμα θερμοκρασίας.
Θέρμανση νερού με ατμό
300 έως 800 kW

Αρχή λειτουργίας
Τα κανάλια σχηματίζονται μεταξύ των πλάκων και οι γωνιακές πύλες διατίθενται έτσι ώστε τα δύο μέσα να ρέουν μέσω εναλλασσόμενων καναλιών.και δημιουργείται πλήρης ροή αντίστροφου ρεύματος για την υψηλότερη δυνατή απόδοσηΗ κυματοειδής διάταξη των πλακών παρέχει το πέρασμα μεταξύ των πλακών, υποστηρίζει κάθε πλάκα ενάντια στην παρακείμενη και ενισχύει την αναταραχή, με αποτέλεσμα την αποτελεσματική μεταφορά θερμότητας.
Βιομηχανία τροφίμων Παστερίσματος γάλακτος, Παστερίσματος γάλακτος και ποτών, Επεξεργασία κρασιού, επεξεργασία εμφιαλωμένου νερού, θέρμανση CIP (καθαρισμός σε θέση), νερό αντίστροφης όσμωσης.
Εφαρμογή στη θάλασσα: Κεντρική ψύξη των κύριων ή βοηθητικών κινητήρων ή τουρμπίνων, ψύξη λιπαντικού ελαίου, επαναψύξη του κυκλοφορούντος νερού για ψύξη κυλίνδρων, έμβολο, ακροφύσια έγχυσης, ψύξη του ελαίου Baoder,πετρέλαιο συμπιεστή και άλλα λιπαντικά, Προθέρμανση λιπαντικού ελαίου και βαρέος καυσίμου, Προθέρμανση θαλασσινού νερού για την παραγωγή γλυκού νερού, Ανάκτηση θερμότητας, Ανταλλαγή θερμότητας για κλιματισμό των επιβατικών και των χώρων φορτίου
Άλλα: Ελληνική Δημοκρατία, Ελληνική Δημοκρατία, Ελληνική Δημοκρατία, Ελληνική Δημοκρατία
Σύντομη παράδοση.
Υψηλής ποιότητας
Λογική τιμή
Κατασκευασμένο από πελάτη
Σχεδιασμός τεχνογνωσίας και υποστήριξη πελατών

Πιστοποιημένο από ISO9001, CE, UL, WRAS, ROHS, CCS κλπ.
