Η Baode Heat Exchanger Equipment Co.,Ltd.

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Baode |
| Πιστοποίηση: | CE/UL |
| Αριθμό μοντέλου: | Σειρά BH100 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | USD 300-1000 per Unit |
| Συσκευασία λεπτομέρειες: | Κεφάλαιο από πλακέτο |
| Χρόνος παράδοσης: | 14-18 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 500 μονάδες ανά μήνα |
| Ονομασία του προϊόντος: | Εργατικός διακοσμητικός διακόσμησης | Εφαρμογή: | Υγρό στην υγρή ανταλλαγή θερμότητας |
|---|---|---|---|
| Υλικό πλαισίου: | Χάλυβα άνθρακα | Υλικό πλάκας: | Ατσάλι από ανοξείδωτο, Ti |
| Σφραγίδα: | Επικαιροποίηση | Δύναμη: | 300 - 800 kW |
| Πρακτική εφαρμογή: | Θέρμανση CIP, κατεργασία κρασιού |

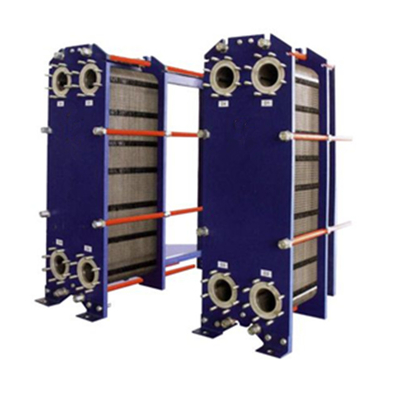

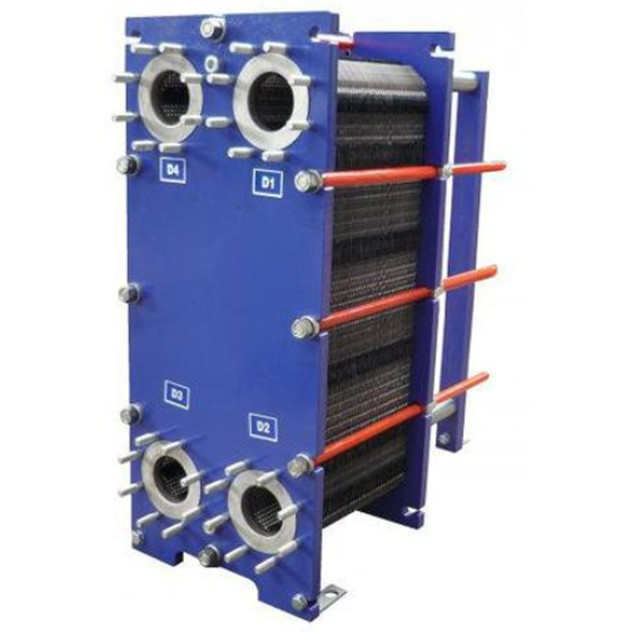

Εργατικός διακοσμητικός διακόσμησης
Ο εναλλάκτης θερμότητας με πλάκα συμπίεσης, γνωστός και ως εναλλάκτης θερμότητας με πλάκα, είναι μια αποτελεσματική και συμπαγή συσκευή ανταλλαγής θερμότητας.Αποτελείται από μια σειρά από παράλληλες πλάκες που κρατούνται μαζί από μια συσκευή συμπίεσης για να σχηματίσουν ένα κλειστό κανάλι ανταλλαγής θερμότηταςΗ αρχή λειτουργίας του αντανακλάται κυρίως στο μοναδικό σχεδιασμό πλάκας και τη διαδικασία μεταφοράς θερμότητας.
Ο πυρήνας ενός εναλλάκτη θερμότητας πλάκας είναι η πλάκα του, η οποία συνήθως είναι κατασκευασμένη από υλικό που είναι ανθεκτικό στη διάβρωση και έχει καλή απόδοση μεταφοράς θερμότητας, όπως ανοξείδωτο χάλυβα ή κράμα τιτανίου.Κάθε πλάκα είναι σχεδιασμένη με ένα κανάλι ροής, έτσι ώστε το υγρό να σχηματίζει μια λεπτή λαμιναρική ροή καθώς περνά μέσα απόΌταν δύο υγρά διαφορετικής θερμοκρασίας ρέουν μέσα από αυτές τις πλάκες, η θερμότητα μεταφέρεται από το υγρό υψηλότερης θερμοκρασίας στο υγρό χαμηλότερης θερμοκρασίας,επίτευξη ανταλλαγής θερμότητας.
Ο σχεδιασμός του εναλλάκτη θερμότητας πλάκας καθιστά τα δύο υγρά εντελώς απομονωμένα, αποτρέποντας τη ανάμειξη μεταξύ διαφορετικών υλών και εξασφαλίζοντας την αξιοπιστία της διαδικασίας.λόγω της συμπαγής δομής και της αποτελεσματικής απόδοσης μεταφοράς θερμότητας, οι ανταλλακτές θερμότητας πλάκας έχουν χρησιμοποιηθεί ευρέως σε πολλούς τομείς, όπως η θέρμανση, η ψύξη, η ανάκτηση θερμότητας βιομηχανικών αποβλήτων και ούτω καθεξής.
Στην πραγματική λειτουργία, τα πλεονεκτήματα του ανταλλακτή θερμότητας πλάκας συμπίεσης είναι επίσης πολύ προφανή.η συντήρηση του εξοπλισμού είναι απλή και γρήγορηΤαυτόχρονα, λόγω της αποτελεσματικής απόδοσης μεταφοράς θερμότητας και της χαμηλής απώλειας αντίστασης, η ενεργειακή απόδοση βελτιώνεται σημαντικά και το λειτουργικό κόστος μειώνεται.
| Σχήμα | ΒH100B / BH100H | |
| Διασταυρούμενες αναφορές | M10M, M10B | |
| Υψόμετρο, H [mm] | 1084 | 1084 |
| Διάμετρο, W [mm] | 470 | 470 |
| Ελάχιστο τυπικό μήκος, L [mm] | 700 | 700 |
| Μέγιστο τυπικό μήκος, L [mm] | 2300 | 2300 |
| Βόρεια απόσταση θύρα, VC [mm] | 719 | 719 |
| Οριζόντια απόσταση λιμένα, HC [mm] | 225 | 225 |
| Μέγιστη θερμοκρασία [°C] | 180 | 180 |
| Μέγιστη πίεση [barg] | 10 | 16 |
| Μέγεθος φλάντζης | DN100/4' | DN0100/4" |
| Μέγιστη ροή [kg/s] | 50 | |
(Μέτρηση σε mm, N σημαίνει τον αριθμό των πλακών)
| Υλικό πλάκας | Κατάλληλα υγρά είδη | ||
| Ατσάλι από ανοξείδωτο χάλυβα (AISI304.316 κλπ.) | Καθαρό νερό, φυσιολογικό νερό, ελαιόλαδο, ορυκτό λάδι | ||
| Ti, Ti-pd | Θαλάσσιο νερό, αλμυρό νερό, μεταλλικό νερό | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Αραίωτο θειικό οξύ, οργανικό υδατικό διάλυμα | ||
| Νι | Υψηλής θερμοκρασίας και υψηλής συγκέντρωσης καυστική σόδα | ||
| Χαστέλλιο (C276, D205, B2G) | Συγκέντρωση Θειικό οξύ, υδροχλωρικό οξύ, φωσφορικό οξύ | ||
| Υλικό της συμπίεσης | Θερμοκρασία λειτουργίας ° C | Κατάλληλα υγρά είδη | |
| Εθνική Εθνική Εταιρεία | -15~+135° C | Νερό, θαλάσσιο νερό, ορυκτό λάδι, αλμυρό νερό | |
| EPDM | -25 έως +180° C | Ζεστό νερό, ατμός, οξύ, αλκαλικό | |
| F26 | -55~+230° C | Οξύ, αλκαλικό | |
| ΤΡΦ | -0~+160° C | Υψηλής συγκέντρωσης οξύ, αλκαλικό, υψηλής θερμοκρασίας λάδι, ατμός | |
Ο ανταλλακτής θερμότητας με πλάκα συμπίεσης, με το μοναδικό σχεδιασμό και την αποδοτική του απόδοση, έχει χρησιμοποιηθεί ευρέως σε διάφορους βιομηχανικούς και πολιτικούς τομείς.ελαφρύ και εύκολο στη συντήρηση, καθιστώντας το ηγέτη στη σύγχρονη τεχνολογία μεταφοράς θερμότητας.
Το μεγαλύτερο χαρακτηριστικό του ανταλλακτηρίου θερμότητας με πλάκα συμπίεσης είναι η υψηλή απόδοσή του.που βελτιώνει σημαντικά την απόδοση μεταφοράς θερμότηταςΤαυτόχρονα, λόγω της αναταραχής του υγρού, η διαδικασία μεταφοράς θερμότητας είναι πιο αποτελεσματική.
