Η Baode Heat Exchanger Equipment Co.,Ltd.

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Baode |
| Πιστοποίηση: | CE/UL |
| Αριθμό μοντέλου: | Σειρά SH60 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | USD 300-1000 per Unit |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 14-18 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 500 μονάδα/μονάδες το μήνα |
| Ονομασία προϊόντος: | Εξαγωγέας θερμότητας με πλάκα στεγνώσεων SH60 σειράς 10/16 bar 20kg/s για HVAC θέρμανση με ατμό | Εφαρμογή: | Θέρμανση ατμού |
|---|---|---|---|
| Υλικό πλαισίου: | Χάλυβα άνθρακα | Υλικό πλάκας: | AISI 316L/304/ NI/TI |
| Στόλισμα: | Επικαιροποίηση | Τύπος εναλλάκτη θερμότητας: | Τύπος πλαισίου και πλάκας |

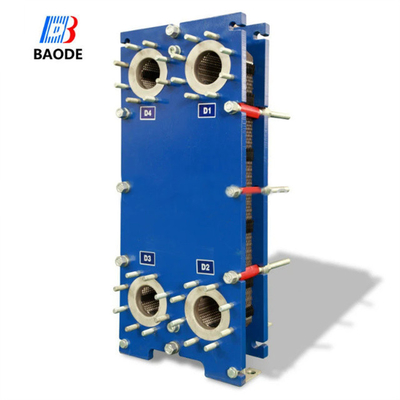

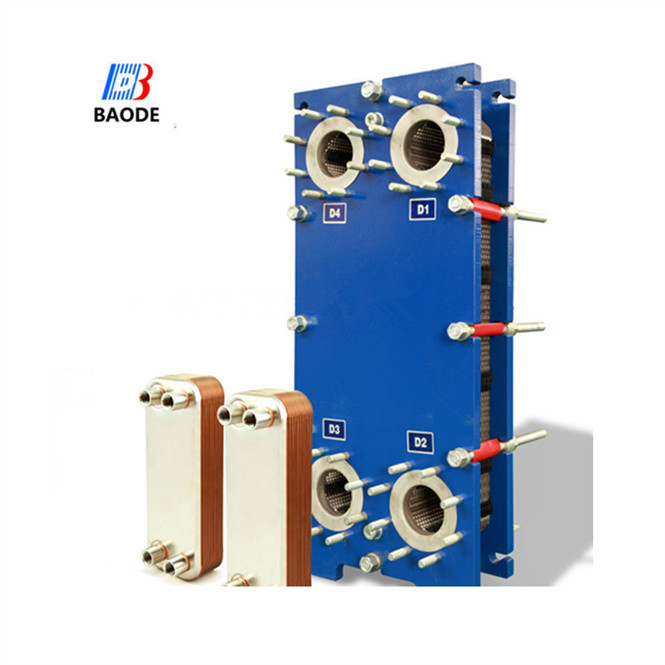

Εξαγωγέας θερμότητας με πλάκα στεγνώσεων SH60 σειράς 10/16 bar 20kg/s για HVAC θέρμανση με ατμό
| Σχήμα | SH60 | |
| Διασταυρούμενες αναφορές | ΤΣ6Μ | |
| Υψόμετρο, H [mm] | 704 | 704 |
| Διάμετρο, W [mm] | 400 | 410 |
| Ελάχιστο τυπικό μήκος, L [mm] | 530 | 540 |
| Μέγιστο τυπικό μήκος, L [mm] | 1430 | 1440 |
| Βόρεια απόσταση θύρα, VC [mm] | 380 | 380 |
| Οριζόντια απόσταση λιμένα, HC [mm] | 203 | 203 |
| Μέγιστη θερμοκρασία [°C] | 180 | 180 |
| Μέγιστη πίεση [barg] | 16 | 20.6 |
| Μέγεθος φλάντζης | DN65/2' | DN65/2' |
| Μέγιστη ροή [kg/s] | 20 | |
(Μέτρηση σε mm, N σημαίνει τον αριθμό των πλακών)
| Υλικό πλάκας | Κατάλληλα υγρά είδη | ||
| Ατσάλι από ανοξείδωτο χάλυβα (AISI304.316 κλπ.) | Καθαρό νερό, φυσιολογικό νερό, ελαιόλαδο, ορυκτό λάδι | ||
| Ti, Ti-pd | Θαλάσσιο νερό, αλμυρό νερό, μεταλλικό νερό | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Αραίωτο θειικό οξύ, οργανικό υδατικό διάλυμα | ||
| Νι | Υψηλής θερμοκρασίας και υψηλής συγκέντρωσης καυστική σόδα | ||
| Χαστέλλιο (C276, D205, B2G) | Συγκέντρωση Θειικό οξύ, υδροχλωρικό οξύ, φωσφορικό οξύ | ||
| Υλικό της συμπίεσης | Θερμοκρασία λειτουργίας ° C | Κατάλληλα υγρά είδη | |
| Εθνική Εθνική Εταιρεία | -15~+135° C | Νερό, θαλάσσιο νερό, ορυκτό λάδι, αλμυρό νερό | |
| EPDM | -25 έως +180° C | Ζεστό νερό, ατμός, οξύ, αλκαλικό | |
| F26 | -55~+230° C | Οξύ, αλκαλικό | |
| ΤΡΦ | -0~+160° C | Υψηλής συγκέντρωσης οξύ, αλκαλικό, υψηλής θερμοκρασίας πετρέλαιο, ατμός | |

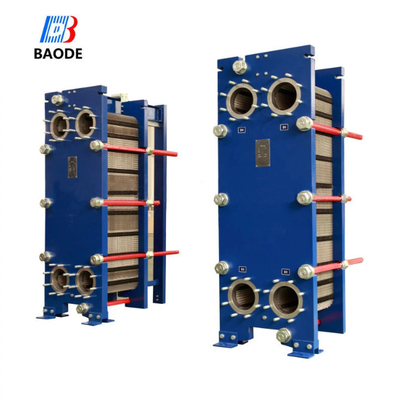

Το πλαίσιο και ο θερμοανταλλάκτης πλάκας Baode είναι το Νο 1 της Κίνας στον κλάδο των θερμοανταλλάκτων πλάκας.Ο εναλλάκτης θερμότητας πλάκας αποτελείται από ένα πακέτο κυματοειδών μεταλλικών πλακών με τρύπες για τη διέλευση των δύο υγρών μεταξύ των οποίων θα πραγματοποιηθεί η μεταφορά θερμότηταςΤο πακέτο πλάκας συναρμολογείται ανάμεσα σε μια σταθερή πλάκα σκελετού και μια κινητή πλάκα πίεσης και συμπιέζεται με σφίξιμο βρόγχων.Οι πλάκες είναι εφοδιασμένες με συμπίεση που σφραγίζει το κανάλι ανάμεσα στις πλάκες και κατευθύνει τα υγρά σε εναλλακτικά κανάλιαΟ αριθμός των πλάκων καθορίζεται από το ρυθμό ροής, τις φυσικές ιδιότητες των υγρών, την πτώση της πίεσης και το πρόγραμμα θερμοκρασίας.Οι κυματοειδείς πλάκες προάγουν την αναταραχή του υγρού και υποστηρίζουν τις πλάκες κατά της διαφορικής πίεσηςΗ πλάκα του πλαισίου και η πλάκα πίεσης είναι κρεμασμένες από μια άνω ράβδο μεταφοράς και τοποθετούνται από μια κατώτερη ράβδο καθοδήγησης, οι οποίες και οι δύο είναι στερεωμένες σε μια στήλη στήριξης.Οι συνδέσεις βρίσκονται στην πλάκα του πλαισίου, εάν ένα ή και τα δύο υγρά πραγματοποιούν περισσότερες από μία διέλευση εντός της μονάδας, στο πλαίσιο και στις πλάκες πίεσης.
Αρχή λειτουργίας
Τα καναλιά σχηματίζονται ανάμεσα στις πλάκες και οι γωνιακές πύλες διατίθενται έτσι ώστε τα δύο μέσα να ρέουν μέσω εναλλασσόμενων καναλιών.και η πλήρης ροή αντίστροφου ρεύματος ρυθμίζεται για τη μεγαλύτερη δυνατή απόδοσηΗ κυματοειδής διάταξη των πλακών παρέχει το πέρασμα μεταξύ των πλακών, υποστηρίζει κάθε πλάκα ενάντια στην παρακείμενη και ενισχύει την αναταραχή, με αποτέλεσμα την αποτελεσματική μεταφορά θερμότητας.
Σύντομη παράδοση.
Υψηλής ποιότητας
Λογική τιμή
Κατασκευασμένο από πελάτη
Σχεδιασμός τεχνογνωσίας και υποστήριξη πελατών
