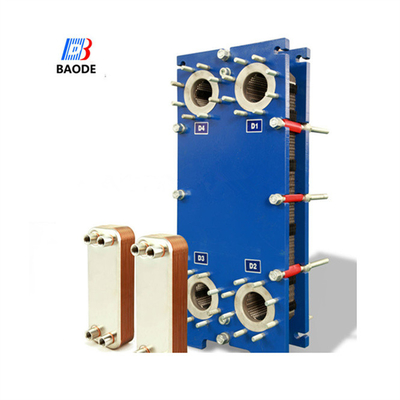

Εναλλακτής θερμότητας από ανοξείδωτο χάλυβα

Πλάκα συμπίεσης Ανταλλάκτη θερμότητας από ανοξείδωτο χάλυβα AISI316 Πλάκες NBR Πλάκα συμπίεσης για τη βιομηχανία τροφίμων

(Μέτρηση σε mm, N σημαίνει τον αριθμό των πλακών)

Τυποποιημένο σχέδιο

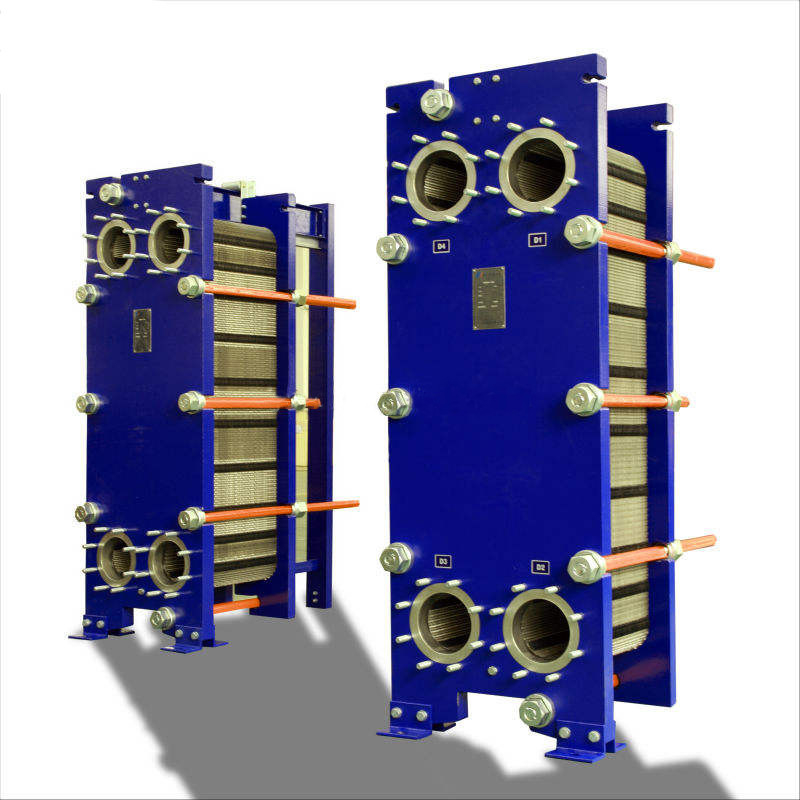

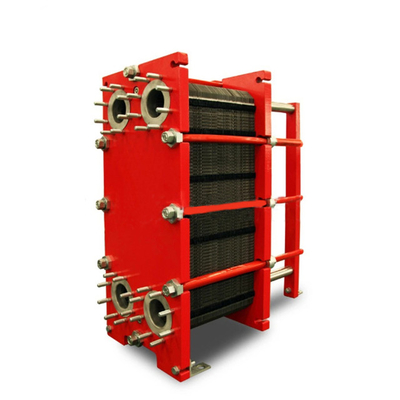

Ο εναλλάκτης θερμότητας πλάκας αποτελείται από ένα πακέτο κυματοειδών μεταλλικών πλακών με θύρες για τη διέλευση των δύο υγρών
Η συσκευή πλάκας συναρμολογείται μεταξύ μιας σταθερής πλάκας σκελετού και μιας κινητής πλάκας πίεσης και συμπιέζεται με σφίξιμο βρόγχων.Οι πλάκες είναι εξοπλισμένες με μια φέκα που σφραγίζει το διασταυρωμένο κανάλι και κατευθύνει τα υγρά σε εναλλακτικά κανάλιαΟ αριθμός των πλάκων καθορίζεται από το ρυθμό ροής, τις φυσικές ιδιότητες των υγρών, την πτώση της πίεσης και το πρόγραμμα θερμοκρασίας.
Οι κυματοειδείς πλάκες προάγουν την αναταραχή του υγρού και υποστηρίζουν τις πλάκες κατά της διαφορικής πίεσης.Η πλάκα του πλαισίου και η πλάκα πίεσης είναι κρεμασμένες από μια άνω ράβδο μεταφοράς και τοποθετούνται από μια κατώτερη ράβδο καθοδήγησηςΟι συνδέσεις βρίσκονται στην πλάκα του πλαισίου ή, εάν ένα ή και τα δύο υγρά πραγματοποιούν περισσότερες από μία διέλευση εντός της μονάδας, στην πλάκα του πλαισίου και στις πλάκες πίεσης.

Τυπικές δυνατότητες
Δυνατότητα ροής υγρού
Μέχρι 16 kg/s (250 gpm), ανάλογα με το μέσο, επιτρέπεται
Πτώση πίεσης και πρόγραμμα θερμοκρασίας.
Θέρμανση νερού με ατμό
300 έως 800 kW

Αρχή λειτουργίας
Τα κανάλια σχηματίζονται μεταξύ των πλακών και οι γωνιακές πύλες είναι διατεταγμένες έτσι ώστε τα δύο μέσα να ρέουν μέσω εναλλασσόμενων καναλιών.και δημιουργείται πλήρης ροή αντίστροφου ρεύματος για την υψηλότερη δυνατή απόδοσηΗ κυματοειδής διάταξη των πλακών παρέχει το πέρασμα μεταξύ των πλακών, υποστηρίζει κάθε πλάκα ενάντια στην παρακείμενη και ενισχύει την αναταραχή, με αποτέλεσμα την αποτελεσματική μεταφορά θερμότητας.
Πλεονεκτήματα του ανταλλακτήρα θερμότητας πλάκας συμπιεσμού Baode
* Λιγότερο χώρο& πιο αποδοτική
ΜπάουντεΠλάκα συμπίεσηςθερμοανταλλάκτηςΜε τα συμπαγή σχέδια χρειάζονται μόνο 22~50% λιγότερο χώρο στο σύστημα από έναν συγκρίσιμο θερμοανταλλάκτη κελύφους και σωλήνα.Απλά χρειάζεσαι μικρότερες αντλίες που θα καταναλώνουν λιγότερη ενέργεια..

*Έξι φορές πιο αποδοτικός από τον εναλλάκτη θερμότητας με κέλυφος και σωλήνα.
Συγκρίνετε με τον διαμεσολαβητή θερμότητας με σωλήνα, Baode.ΣφραγίδαΜετατροπέας θερμότητας πλάκας/Χωρισμός και πλάκα ανταλλάκτη θερμότηταςΤο ειδικό μοτίβο της κυματοειδούς πλάκας δημιουργεί υψηλό επίπεδο αναταραχής που,σε συνδυασμό με τον χαμηλό όγκο υγρού και τις υψηλές τιμές μεταφοράς θερμότηταςΑυτό διευκολύνει τον αποτελεσματικό έλεγχο της θέρμανσης ή της ψύξης.

*Εύκολη συντήρηση
Όταν χρειάζεται καθαρισμό,θερμοανταλλάκτης πλάκας συμπίεσηςΗ συσκευή μπορεί να ανοίξει εύκολα, δίνοντας πρόσβαση στις επιφάνειες των πλακών, χρησιμοποιώντας νερό υπό πίεση ή κάποιο υγρό για καθαρισμό.
