Η Baode Heat Exchanger Equipment Co.,Ltd.

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Baode |
| Πιστοποίηση: | CCS/UL/CE |
| Αριθμό μοντέλου: | σειρά BL30 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | USD 50-1000per Units |
| Συσκευασία λεπτομέρειες: | Κουτί από πλακέτο |
| Χρόνος παράδοσης: | 14-18 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 μονάδες ανά μήνα |
| Ονομασία προϊόντος: | Χάλκινη ψύξη Bphe υψηλής απόδοσης αέρας με αέρας θερμομετάλλευσης πλάκας | Βασική εφαρμογή: | ψυγείο πετρελαίου κινητήρα αυτοκινήτου/υδραυλικό εναλλάκτη θερμότητας |
|---|---|---|---|
| Συγκολλώντας υλικό: | Χάλυβα | Τύπος ψυκτικού πετρελαίου: | Μεταλλουργός θερμότητας πλάκας από χαλκό |

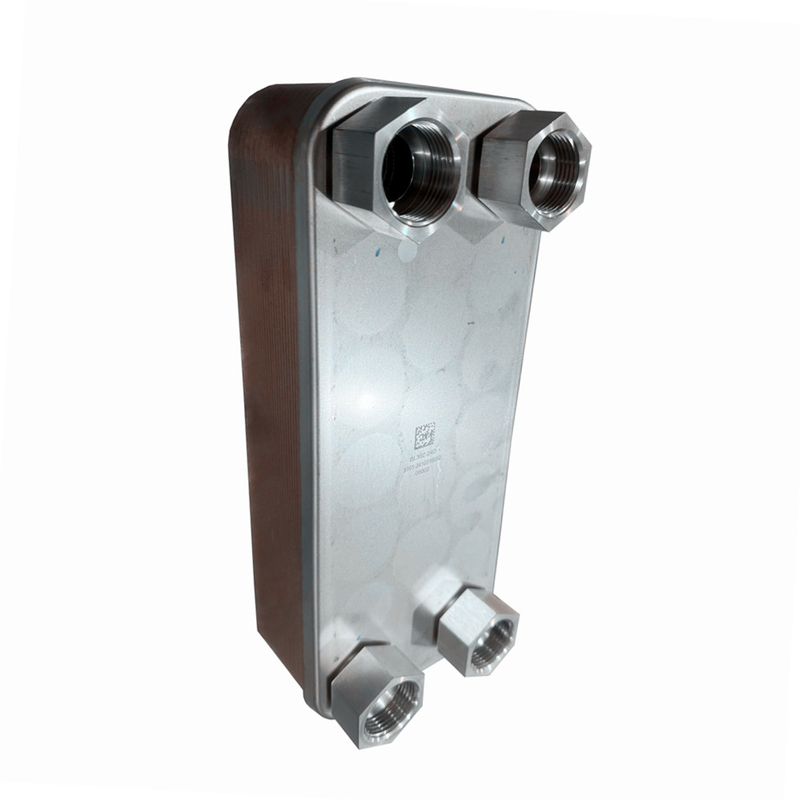

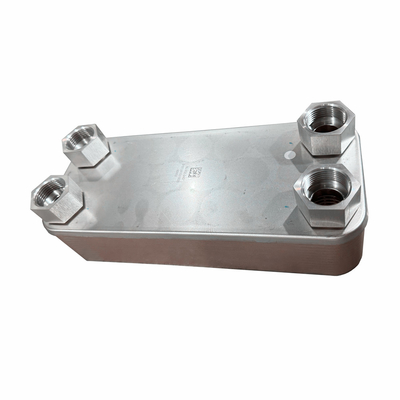

Χάλκινη ψύξη Bphe υψηλής απόδοσης αέρας με αέρας θερμομετάλλευσης πλάκας
Περιγραφή του προϊόντος
Ανάλυση της απόδοσης μεταφοράς θερμότητας
Η απόδοση μεταφοράς θερμότητας των ανταλλακτών θερμότητας πλάκας εξαρτάται από διάφορους παράγοντες, συμπεριλαμβανομένου του υλικού πλάκας, της σχεδίασης της διαδρομής ροής, των ιδιοτήτων του υγρού, του ρυθμού ροής και της διαφοράς θερμοκρασίας.Η απόδοση μεταφοράς θερμότητας του εναλλάκτη θερμότητας πλάκας μπορεί να βελτιωθεί αποτελεσματικά με τη βελτιστοποίηση του σχεδιασμού πλάκας, αυξάνοντας την ταχύτητα του υγρού και ελέγχοντας λογικά τη διαφορά θερμοκρασίας.Η τακτική συντήρηση και συντήρηση είναι επίσης ένα σημαντικό μέτρο για τη διατήρηση της σταθερότητας της απόδοσης μεταφοράς θερμότητας.
Όταν χρησιμοποιείτε εναλλάκτη θερμότητας πλάκας, ακολουθήστε τα ακόλουθα βήματα:
1Ελέγξτε εάν η συσκευή είναι σε καλή κατάσταση και βεβαιωθείτε ότι όλα τα μέρη σύνδεσης είναι ασφαλώς ασφαλισμένα.
2Σύμφωνα με τις απαιτήσεις της διαδικασίας, το υγρό συνδέεται με τους αντίστοιχους αγωγούς εισαγωγής και εξαγωγής.
3. Ξεκινήστε την αντλία κυκλοφορίας έτσι ώστε το υγρό να σχηματίζει σταθερή ροή μεταξύ των πλακών.
4. Ρυθμίστε τη θερμοκρασία και τη ροή του υγρού για να επιτευχθεί η επιθυμητή μεταφορά θερμότητας!
5Παρακολουθήστε την κατάσταση λειτουργίας του εξοπλισμού και ρυθμίστε τις παραμέτρους εγκαίρως για να διατηρήσετε σταθερή λειτουργία.
6Κατά τη διαδικασία χρήσης, δώστε προσοχή στη διαφορά θερμοκρασίας, πίεσης και διαρροής του εναλλάκτη θερμότητας καλωδίου και αντιμετωπίστε τυχόν ανωμαλίες εγκαίρως.
Παραδείγματα πεδίου εφαρμογής
Οι ανταλλακτές θερμότητας με συγκολλημένες πλάκες χρησιμοποιούνται ευρέως σε πετροχημικές, φαρμακευτικές, επεξεργασία τροφίμων, ενέργεια, προστασία του περιβάλλοντος και άλλους τομείς.Οι ανταλλακτές θερμότητας πλάκας παρέχουν σταθερές και αξιόπιστες λύσεις ανταλλαγής θερμότητας για διάφορες διεργασίες με την υψηλή τους απόδοση, τα χαρακτηριστικά εξοικονόμησης ενέργειας και προστασίας του περιβάλλοντος.
| Σχήμα | BL26 |
| Διάμετρο, A [mm] | 111 |
| Υψόμετρος, B [mm] | 310 |
| Διάμετρος, E [mm] | 10+2,36n |
| Οριζόντια απόσταση λιμένα, C [mm] | 50 |
| Βόρεια απόσταση λιμένα, D [mm] | 250 |
| Μέγιστη πίεση [Mpa] | 3 |
| Μέγιστη ροή [M3/h] | 8.1 |
| Βάρος [kg] | 1.3+0.12n |
Σχήμα
BL1
| Σχήμα | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Διάμετρο, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Υψόμετρος, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Διάμετρος, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Οριζόντια απόσταση λιμένα, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Βόρεια απόσταση λιμένα, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 3 | Τρία τέταρτα.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Βάρος [kg] | 00,6+0,06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Σχήμα | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Διάμετρο, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Υψόμετρος, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Διάμετρος, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Οριζόντια απόσταση λιμένα, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Βόρεια απόσταση λιμένα, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 2.1 | 1.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Βάρος [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
