Η Baode Heat Exchanger Equipment Co.,Ltd.

|
| Place of Origin: | China |
| Μάρκα: | Baode |
| Πιστοποίηση: | CCS/UL/CE |
| Model Number: | BL30 series |
| Minimum Order Quantity: | 1 Units |
|---|---|
| Τιμή: | USD 50-1000per Units |
| Packaging Details: | Plywood Box |
| Delivery Time: | 14-18 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1000 Units per month |
| Product name: | High Quality Plate Type of Heat Exchanger Compact Brazed Plate Heat Exchanger | Main application: | car engine oil cooler/hydraulic heat exchanger |
|---|---|---|---|
| Brazing material: | Copper | Oil cooler type: | Copper brazed plate heat exchanger |

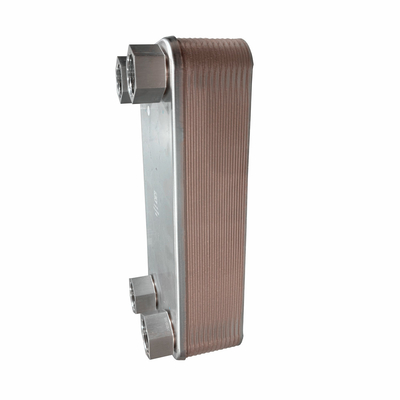

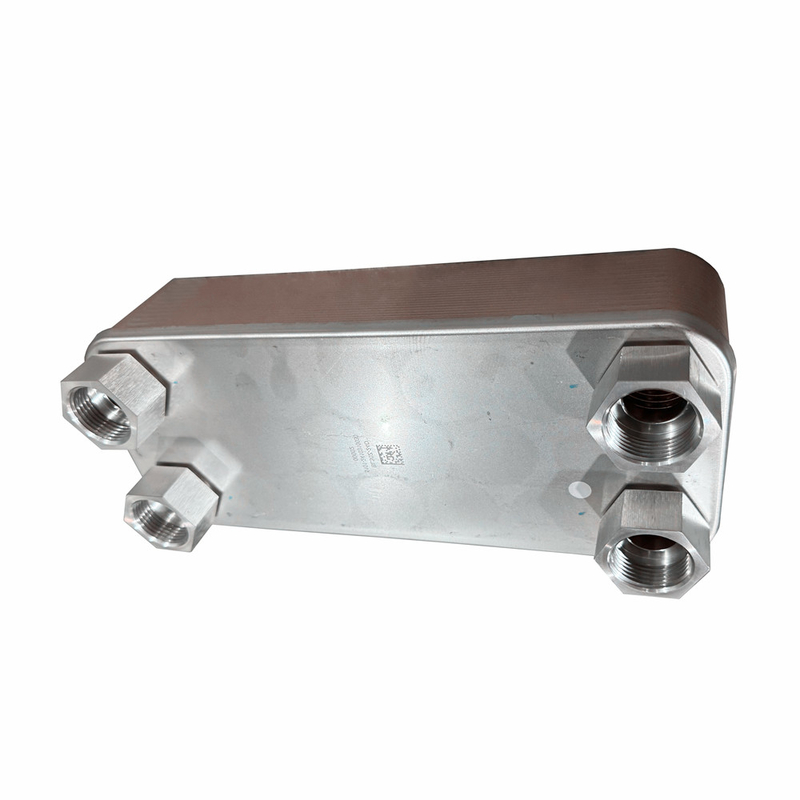

Υψηλής ποιότητας τύπου πλάκας ανταλλάκτη θερμότητας συμπαγής συγκολλημένη πλάκα ανταλλάκτη θερμότητας
Περιγραφή
Ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα είναι ένα είδος αποτελεσματικού, συμπαγούς και ελαφρού εξοπλισμού ανταλλαγής θερμότητας, το οποίο χρησιμοποιείται ευρέως σε πολλές βιομηχανίες.Συνειδητοποιεί τη μεταφορά θερμότητας και την ανταλλαγή χρησιμοποιώντας συγκολλημένη και σφραγισμένη επαφή μεταξύ των πλάκων.
Πρώτον, η αρχή της λειτουργίας
Η αρχή λειτουργίας του εναλλάκτη θερμότητας με συγκολλημένη πλάκα βασίζεται κυρίως στον μηχανισμό μεταφοράς θερμότητας μεταξύ των πλακών ανταλλαγής θερμότητας.που συνδέονται με διαδικασία συγκόλλησηςΤο υγρό ανταλλαγής θερμότητας ρέει μέσα από ένα κανάλι από τη μία πλευρά, ενώ το ψυκτικό ρέει μέσα από ένα κανάλι από την άλλη πλευρά.Η θερμότητα μεταφέρεται από το υγρό υψηλής θερμοκρασίας στο υγρό χαμηλής θερμοκρασίας μέσω της πλάκας., ολοκληρώνοντας τη μεταφορά και την ανταλλαγή θερμότητας.
Δεύτερον, δομικά χαρακτηριστικά
1. Σύνθετο σχεδιασμό: Ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα χρησιμοποιεί συμπαγές σχεδιασμό, καθιστώντας τον πολύ μικρό χώρο, κατάλληλο για περιορισμένες περιστάσεις χώρου.είναι ελαφρύτερο σε μέγεθος και βάρος, και ευκολότερη εγκατάσταση και συντήρηση.
2. Αποτελεσματική μεταφορά θερμότητας: Λόγω της επαφής συγκόλλησης μεταξύ της πλάκας και της πλάκας, μπορεί να επιτευχθεί υψηλότερη απόδοση μεταφοράς θερμότητας.Ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα έχει υψηλότερη θερμική αγωγιμότητα και χαμηλότερη θερμική αντίσταση, βελτιώνοντας έτσι την ενεργειακή απόδοση του εναλλάκτη θερμότητας.
3. Ισχυρή αντοχή στην πίεση: Ο εναλλάκτης θερμότητας πλάκας που συνδέεται με τη διαδικασία συγκόλλησης έχει ισχυρή αντοχή στην πίεση και μπορεί να αντέξει υψηλή πίεση και περιβάλλον υψηλής θερμοκρασίας.
| Σχήμα | BL26 |
| Διάμετρο, A [mm] | 111 |
| Υψόμετρος, B [mm] | 310 |
| Διάμετρος, E [mm] | 10+2,36n |
| Οριζόντια απόσταση λιμένα, C [mm] | 50 |
| Βόρεια απόσταση λιμένα, D [mm] | 250 |
| Μέγιστη πίεση [Mpa] | 3 |
| Μέγιστη ροή [M3/h] | 8.1 |
| Βάρος [kg] | 1.3+0.12n |
Σχήμα
BL1
| Σχήμα | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Διάμετρο, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Υψόμετρος, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Διάμετρος, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Οριζόντια απόσταση λιμένα, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Βόρεια απόσταση λιμένα, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 3 | Τρία τέταρτα.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Βάρος [kg] | 00,6+0,06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Σχήμα | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Διάμετρο, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Υψόμετρος, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Διάμετρος, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Οριζόντια απόσταση λιμένα, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Βόρεια απόσταση λιμένα, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 2.1 | 1.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Βάρος [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
