Η Baode Heat Exchanger Equipment Co.,Ltd.

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Baode |
| Πιστοποίηση: | CCS/UL/CE |
| Αριθμό μοντέλου: | σειρά BL30 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | USD 50-1000per Units |
| Συσκευασία λεπτομέρειες: | Κουτί από πλακέτο |
| Χρόνος παράδοσης: | 14-18 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 μονάδες ανά μήνα |
| Ονομασία προϊόντος: | Κόντενσερ χαλκού Bphe Χρησιμοποιείται για ψυκτικές αντλίες θερμότητας | Βασική εφαρμογή: | ψυγείο πετρελαίου κινητήρα αυτοκινήτου/υδραυλικό εναλλάκτη θερμότητας |
|---|---|---|---|
| Συγκολλώντας υλικό: | Χάλυβα | Τύπος ψυκτικού πετρελαίου: | Μεταλλουργός θερμότητας πλάκας από χαλκό |

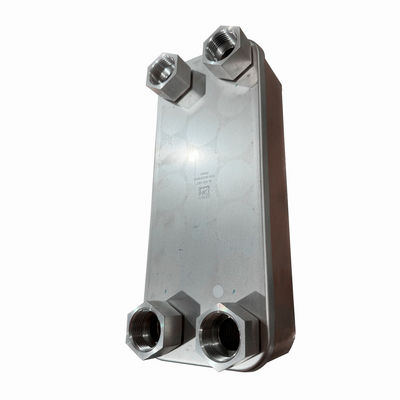

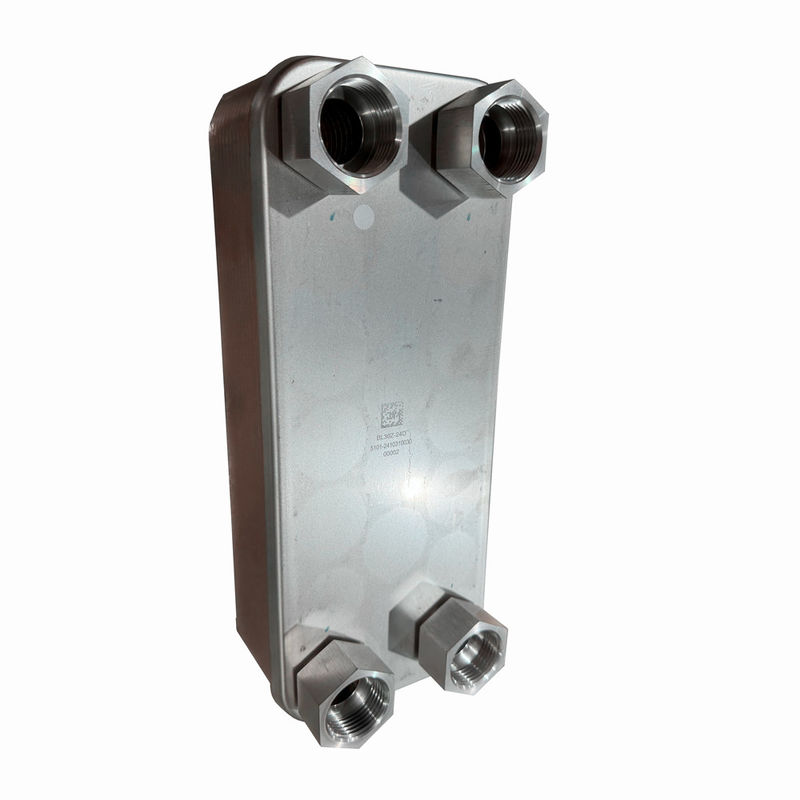

Κόντενσερ χαλκού Bphe Χρησιμοποιείται για ψυκτικές αντλίες θερμότητας
Περιγραφή του προϊόντος
Αρχή και εφαρμογή του εναλλάκτη θερμότητας με συγκολλημένη πλάκα
1Σύνοψη της αρχής
Ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα είναι ένας αποτελεσματικός εξοπλισμός ανταλλαγής θερμότητας, η βασική αρχή του οποίου είναι η χρήση μιας σειράς μεταλλικών πλακών που αποτελούνται από το κανάλι ροής,έτσι ώστε δύο ή περισσότερα υγρά στην ανταλλαγή θερμότητας πλάκαςΗ τεχνολογία συγκόλλησης είναι η συμπλήρωση του κοινού κενού μετά την τήξη του μεταλλικού συγκόλλησης για την επίτευξη στερεής σύνδεσης μεταξύ των μετάλλων.η τεχνολογία συγκόλλησης με βελόνα εξασφαλίζει την σφιχτότητα και τη δομική αντοχή των πλακών και παρέχει ένα σταθερό περιβάλλον ανταλλαγής θερμότητας για το υγρό.
2- Δομή και χαρακτηριστικά της πλάκας
Οι ανταλλακτές θερμότητας με πλάκες αποτελούνται από μια σειρά κυματοειδών μεταλλικών πλακών που επικαλύπτονται και σχηματίζεται ένα λεπτό και ομοιόμορφο κανάλι ροής μεταξύ των πλακών.υψηλή απόδοση μεταφοράς θερμότηταςΕπιπλέον, ο ανταλλακτής θερμότητας πλάκας έχει επίσης τα πλεονεκτήματα της ισχυρής προσαρμοστικότητας, της εύκολης επέκτασης και του ευέλικτου συνδυασμού,που μπορεί να καλύπτει τις ανάγκες ανταλλαγής θερμότητας σε διαφορετικές περιπτώσεις και διαδικασίες.
3Αρχή της διαδικασίας συγκόλλησης
Κατά τη διαδικασία συγκόλλησης, το μέταλλο γέμισμα λιώνει και γεμίζει το κενό μεταξύ των πλάκων και διεισδύει στο κοινό κενό μέσω τριχοειδούς δράσης για να σχηματίσει τη σύνδεση μεταξύ των μετάλλων.Η διαδικασία συγκόλλησης απαιτεί αυστηρό έλεγχο παραμέτρων όπως η θερμοκρασία συγκόλλησης, χρόνος και δύναμη γραφίτη για να διασφαλιστεί ότι το μέταλλο γέμισμα συγκόλλησης συγκόλλησης θα λιώσει πλήρως και θα σχηματιστεί μια καλή σύνδεση.και μπορεί να αντέξει τις αλλαγές πίεσης και θερμοκρασίας που δημιουργούνται κατά τη διάρκεια της διαδικασίας εργασίας.
| Σχήμα | BL26 |
| Διάμετρο, A [mm] | 111 |
| Υψόμετρος, B [mm] | 310 |
| Διάμετρος, E [mm] | 10+2,36n |
| Οριζόντια απόσταση λιμένα, C [mm] | 50 |
| Βόρεια απόσταση λιμένα, D [mm] | 250 |
| Μέγιστη πίεση [Mpa] | 3 |
| Μέγιστη ροή [M3/h] | 8.1 |
| Βάρος [kg] | 1.3+0.12n |
Σχήμα
BL1
| Σχήμα | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Διάμετρο, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Υψόμετρος, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Διάμετρος, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Οριζόντια απόσταση λιμένα, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Βόρεια απόσταση λιμένα, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 3 | Τρία τέταρτα.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Βάρος [kg] | 00,6+0,06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Σχήμα | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Διάμετρο, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Υψόμετρος, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Διάμετρος, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Οριζόντια απόσταση λιμένα, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Βόρεια απόσταση λιμένα, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 2.1 | 1.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Βάρος [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
