Η Baode Heat Exchanger Equipment Co.,Ltd.

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Baode |
| Πιστοποίηση: | CCS/UL/CE |
| Αριθμό μοντέλου: | Η σειρά BL210 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | USD 50-1000per Units |
| Συσκευασία λεπτομέρειες: | Κουτί από πλακέτο |
| Χρόνος παράδοσης: | 14-18 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 μονάδες ανά μήνα |
| Ονομασία προϊόντος: | Υψηλής ποιότητας ατσάλινο φιαλίδιο ατσάλινου ατσάλινου | Βασική εφαρμογή: | ψυγείο πετρελαίου κινητήρα αυτοκινήτου/υδραυλικό εναλλάκτη θερμότητας |
|---|---|---|---|
| Συγκολλώντας υλικό: | Χάλυβα | Τύπος ψυκτικού πετρελαίου: | Μεταλλουργός θερμότητας πλάκας από χαλκό |

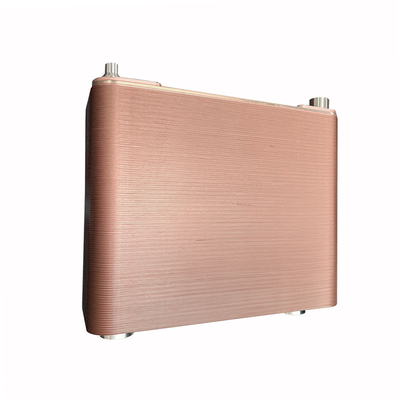

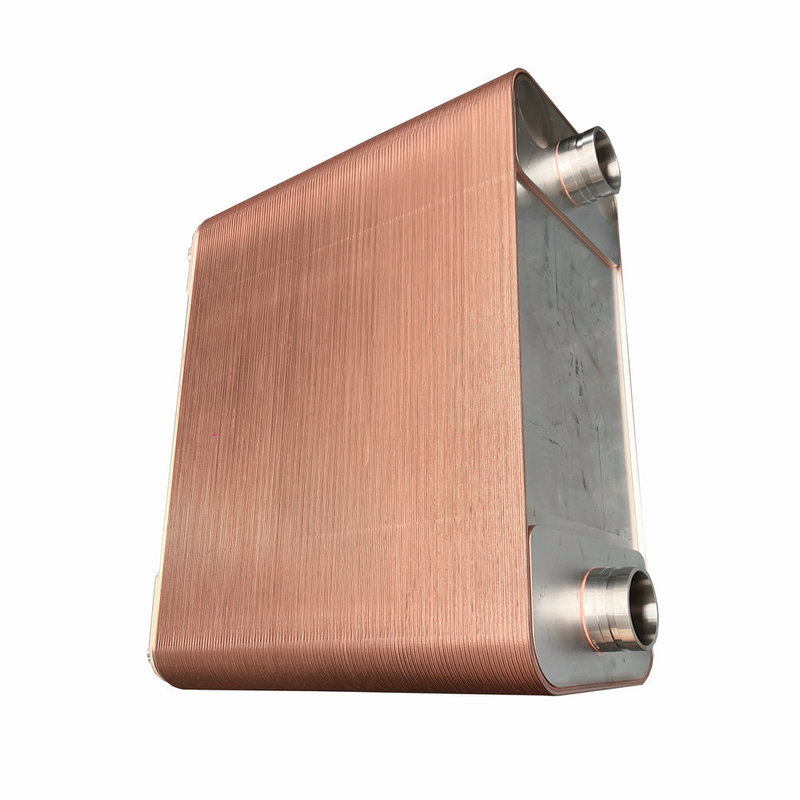

Υψηλής ποιότητας ατσάλινο φιαλίδιο ατσάλινου ατσάλινου
Περιγραφή του προϊόντος
Ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα είναι ένας εναλλάκτης θερμότητας με συγκολλημένη πλάκα από ανοξείδωτο χάλυβα σε κενό κλιματιστικό φούρνο χρησιμοποιώντας καθαρό χαλκό (ή νικέλιο) ως μέταλλο γέμισμα.Το κανάλι σχηματίζεται ανάμεσα στις πλάκες, η κατανομή της γωνιακής τρύπας στη γωνία κάνει τα δύο μέσα να ρέουν εναλλάξ στο κανάλι, ο αριθμός των σημείων επαφής παρέχει μια καλή μηχανική έμφαση,το σημείο επαφής και η άκρη είναι συγκολλημένα με χαλκό (ή νικέλιο), με συμπαγή δομή, μικρό όγκο, ελαφρύ βάρος, υψηλή απόδοση μεταφοράς θερμότητας, η συνολική ποσότητα γεμίσματος ψυκτικού είναι μικρή, ευρύ φάσμα προσαρμογής,καλή σχέση απόδοσης τιμής και άλλα πλεονεκτήματα.
Χαρακτηριστικά καναλιού του εναλλάκτη θερμότητας με συγκολλημένη πλάκα
Διάδρομος H: υψηλός συντελεστής μεταφοράς θερμότητας. Είναι κατάλληλος για μικρή ροή αλλά ισχυρή μεταφορά θερμότητας (υψηλή ειδική θερμότητα, αλλαγή φάσης αλλά μεγάλη διαφορά θερμοκρασίας),όπως η μεταφορά θερμότητας ψύξης.
Διάδρομος M: συντελεστής μεταφοράς θερμότητας και αντίσταση μεταξύ των διαδρόμων H και L.
Διάδρομος L: χαμηλός συντελεστής μεταφοράς θερμότητας, χαμηλή αντίσταση.όπως η μεταφορά θερμότητας από τον αέρα κάτω από περιβαλλοντική πίεση.
Πλεονεκτήματα του εναλλάκτη θερμότητας με συγκολλημένη πλάκα Ομαλή δομή: χρήση λεπτής πλάκας από ανοξείδωτο χάλυβα, υψηλός συντελεστής μεταφοράς θερμότητας, χαμηλή κατακράτηση.
Αξιόπιστο και σταθερό: η επιλογή από ανοξείδωτο χάλυβα 304.316L και συγκόλληση, η ποιότητα συγκόλλησης είναι υψηλή, μπορεί να αντέξει υψηλές θερμοκρασίες και υψηλή πίεση, υψηλή αντοχή στην κόπωση.
Λιγότερη κατανάλωση νερού: Ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα έχει υψηλή απόδοση ανταλλαγής θερμότητας,έτσι ώστε να χρειάζεται μόνο το 1/3 της ροής ψύξης νερού του κέλυφου και του σωλήνα εναλλάκτη θερμότητας υπό την ίδια κατάσταση ψύξης.
Ελαφρύ βάρος: μόνο 20% έως 30% του τύπου κελύφους και σωλήνα, μειώνοντας το κόστος μεταφοράς και εγκατάστασης.
Χαμηλός συντελεστής μόλυνσης: Η υψηλή αναταραχή μειώνει τον συντελεστή μόλυνσης, μειώνοντας έτσι τον αριθμό των καθαρισμών.
Πρόσθετα αξεσουάρ: Σύμφωνα με τις ανάγκες των χρηστών, μπορούμε να παρέχουμε ευέλικτο σχεδιασμό διεπαφής, συσκευή αισθητήρα θερμοκρασίας, μπουλόνια στερέωσης, υποστηρίγματα στερέωσης, φλάντζες, λαβές, στρώμα μόνωσης.
| Σχήμα | BL26 |
| Διάμετρο, A [mm] | 111 |
| Υψόμετρος, B [mm] | 310 |
| Διάμετρος, E [mm] | 10+2,36n |
| Οριζόντια απόσταση λιμένα, C [mm] | 50 |
| Βόρεια απόσταση λιμένα, D [mm] | 250 |
| Μέγιστη πίεση [Mpa] | 3 |
| Μέγιστη ροή [M3/h] | 8.1 |
| Βάρος [kg] | 1.3+0.12n |
Σχήμα
BL1
| Σχήμα | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Διάμετρο, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Υψόμετρος, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Διάμετρος, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Οριζόντια απόσταση λιμένα, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Βόρεια απόσταση λιμένα, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 3 | Τρία τέταρτα.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Βάρος [kg] | 00,6+0,06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Σχήμα | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Διάμετρο, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Υψόμετρος, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Διάμετρος, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Οριζόντια απόσταση λιμένα, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Βόρεια απόσταση λιμένα, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 2.1 | 1.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Βάρος [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
