Η Baode Heat Exchanger Equipment Co.,Ltd.

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Baode |
| Πιστοποίηση: | CCS/UL/CE |
| Αριθμό μοντέλου: | Η σειρά HBL95 |
| Ποσότητα παραγγελίας min: | 15 μονάδες |
|---|---|
| Τιμή: | USD 50-1000per Units |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 14-18 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 μονάδες ανά μήνα |
| Ονομασία του προϊόντος: | Προσαρμοσμένο υψηλής ποιότητας σίδηρο πλάκα ατμό-νερό θέρμανση εναλλάκτη θερμότητας ζεστή ζέστη ζεστ | Βασική εφαρμογή: | ψυγείο πετρελαίου κινητήρα αυτοκινήτου/υδραυλικό εναλλάκτη θερμότητας |
|---|---|---|---|
| Συγκολλώντας υλικό: | Χάλυβα | Τύπος ψυκτικού πετρελαίου: | Μεταλλουργός θερμότητας πλάκας από χαλκό |

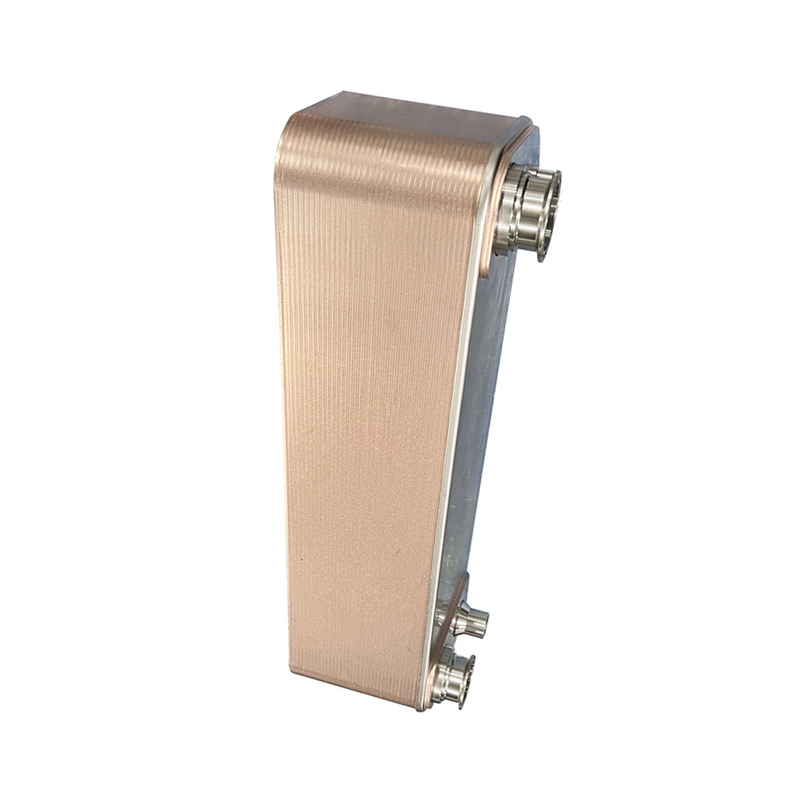

Προσαρμοσμένο υψηλής ποιότητας σίδηρο πλάκα ατμό-νερό θέρμανση εναλλάκτη θερμότητας ζεστή ζέστη ζεστή ζέστη ατσάλινου χάλυβα
Περιγραφή του προϊόντος
Αρχή λειτουργίας
Η συγκόλληση των πλακών από ανοξείδωτο χάλυβα μαζί εξαλείφει την ανάγκη για σφραγίσεις και παχιά πλακάκια.το υλικό συγκόλλησης σφραγίζει την συσκευασίαΟι θερμικοί ανταλλακτές με συγκολλημένη ζέστη της Baode συγκολληθούν σε όλα τα σημεία επαφής, εξασφαλίζοντας τη βέλτιστη αποτελεσματικότητα μεταφοράς θερμότητας και αντοχή στην πίεση.Εφόσον σχεδόν όλα τα υλικά χρησιμοποιούνται για τη μεταφορά θερμότητας, ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα είναι πολύ συμπαγούς μεγέθους και έχει χαμηλό βάρος και χαμηλό όγκο συγκράτησης.Το bphe (συναρμολογημένος ανταλλακτής θερμότητας πλάκας) αποτελείται από λεπτές πλακέτες κυματοειδούς ανοξείδωτου χάλυβα, οι οποίες συγχωνεύονται υπό κενό χρησιμοποιώντας χαλκό ως υλικό συγχωνεύσεως.Για τις εφαρμογές σε τρόφιμα και εφαρμογές που αφορούν επιθετικά υγρά, απαιτούνται μονάδες έλασης από νικέλιο.
Η εσωτερική δομή του εναλλάκτη θερμότητας πλάκας αποτελείται από ομάδα πλάκας και κέλυφος.
1Ομάδα πλάκας: Το κεντρικό μέρος του εναλλάκτη θερμότητας πλάκας είναι μια ομάδα πλάκας, η οποία αποτελείται από μια σειρά από μεταλλικές πλάκες παράλληλες με το κέλυφος.Κάθε πλάκα της ομάδας των πάνελ έχει μια σφραγισμένη άκρη και μια ανοιχτή άκρηΥπάρχει ένα ορισμένο κενό μεταξύ των πλάκων, σχηματίζοντας ένα κανάλι μεταφοράς θερμότητας.
2. Κέλυφος: Το κέλυφος είναι το κέλυφος της γύρω ομάδας πλάκας, η οποία διαθέτει δομικά στοιχεία, όπως ένα εκκρεμές, έναν αγωγό εισόδου και εξόδου και έναν διανομέα υγρών,χρησιμοποιείται για την καθοδήγηση και τη διανομή της ροής υγρών
3Σφραγίδα: Η σφραγίδα είναι ένα μέρος που διαδραματίζει έναν σφραγιστικό ρόλο στη διεπαφή μεταξύ της ομάδας πλάκας και του κελύφους και εξασφαλίζει ότι το μέσο θερμότητας δεν θα διαρρεύσει συμπιέζοντας και σταθεροποιώντας την ομάδα πλάκας.
Σε μια διαδικασία, δύο ουσίες ρέουν από την είσοδο και την έξοδο του θερμοανταλλάκτη πλάκας αντίστοιχα και σχηματίζουν ανταλλαγή θερμότητας μεταξύ των ομάδων πλάκας, επιτυγχάνοντας έτσι μεταφορά θερμότητας.Το υγρό εισέρχεται στο περίβλημα μέσω της συσκευής ελέγχου ροής υγρούΣε κάθε κανάλι, το υγρό μεταφέρει θερμότητα στο αντίθετο υγρό κατά τη διάρκεια μιας διαδικασίας ανταλλαγής θερμότητας στην επιφάνεια της πλάκας.Η θερμότητα εκπέμπεται στη συνέχεια μέσω του αποσπέρματος και του σωλήνα εξόδουΟ κύκλος αυτός επαναλαμβάνεται για να επιτευχθεί ο σκοπός της μεταφοράς θερμότητας.
| Σχήμα | BL26 |
| Διάμετρο, A [mm] | 111 |
| Υψόμετρος, B [mm] | 310 |
| Διάμετρος, E [mm] | 10+2,36n |
| Οριζόντια απόσταση λιμένα, C [mm] | 50 |
| Βόρεια απόσταση λιμένα, D [mm] | 250 |
| Μέγιστη πίεση [Mpa] | 3 |
| Μέγιστη ροή [M3/h] | 8.1 |
| Βάρος [kg] | 1.3+0.12n |
Σχήμα
BL1
Εφαρμογή
Απλό, ισχυρό, συμπαγές και
υψηλής αξιοπιστίας, οι ανταλλακτές θερμότητας Baode Brazed Plate έχουν σχεδιαστεί για την αποτελεσματική επαναθέρμανση
και να διατηρήσει τη θερμοκρασία του νερού στις πισίνες όλων
διαστάσεις και χωρητικότητα από πρωτογενή πηγή θερμότητας, όπως
λέβητα, ηλιακή εγκατάσταση, αντλία θερμότητας κ.λπ.
Τυποποιημένο σχέδιο
Πλήρης συσκευασμένη μονάδα που περιλαμβάνει:
Μετρητής θερμότητας από ανοξείδωτο χάλυβα, για λειτουργία με θαλασσινό νερό ή ελαφρώς διαβρωτικό νερό (βαλνοθεραπεία,
θερμικές πηγές νερού).
Τυπικά υλικά
Πλάκες κάλυψης: από ανοξείδωτο χάλυβα AISI 316
Συνδέσεις: Ατσάλι AISI 316
Πλάκες από ανοξείδωτο χάλυβα AISI 316
Υλικό συγκόλλησης: χαλκός
Πληροφορίες που απαιτούνται για την προσφορά
Για να μπορέσει ο εκπρόσωπος της Baode να κάνει συγκεκριμένη προσφορά, οι ερωτήσεις πρέπει να συνοδεύονται από τα ακόλουθα στοιχεία:
∙ ∆υνατότητα ροής ή απαιτούμενο θερμικό φορτίο
Προγραμματισμός θερμοκρασίας
∆ φυσικές ιδιότητες των εν λόγω υγρών
∆ επιθυμητή πίεση εργασίας
∙ μέγιστη επιτρεπόμενη πτώση πίεσης
Σύντομη παράδοση.
Υψηλής ποιότητας
Λογική τιμή
Κατασκευασμένο από πελάτη
Σχεδιασμός τεχνογνωσίας και υποστήριξη πελατών
| Σχήμα | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Διάμετρο, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Υψόμετρος, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Διάμετρος, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Οριζόντια απόσταση λιμένα, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Βόρεια απόσταση λιμένα, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 3 | Τρία τέταρτα.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Βάρος [kg] | 00,6+0,06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Σχήμα | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Διάμετρο, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Υψόμετρος, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Διάμετρος, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Οριζόντια απόσταση λιμένα, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Βόρεια απόσταση λιμένα, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 2.1 | 1.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Βάρος [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
