Η Baode Heat Exchanger Equipment Co.,Ltd.

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Baode |
| Πιστοποίηση: | CCS/UL/CE |
| Αριθμό μοντέλου: | Σειρά BL |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | USD 50-1000per Units |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 14-18 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 μονάδες ανά μήνα |
| ονομασία προϊόντος: | BL95 Χάλυβα από ανοξείδωτο χαλκό συγκολλημένη πλάκα ανταλλακτής θερμότητας ψυκτικό πετρελαίου συμπυκ | Βασική εφαρμογή: | ψυγείο πετρελαίου κινητήρα αυτοκινήτου/υδραυλικό εναλλάκτη θερμότητας |
|---|---|---|---|
| Συγκολλώντας υλικό: | Χάλυβα | Τύπος ψυκτικού πετρελαίου: | Μεταλλουργός θερμότητας πλάκας από χαλκό |

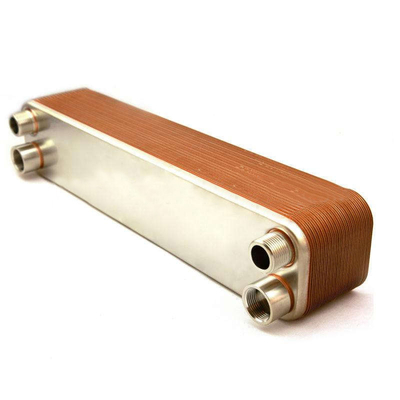

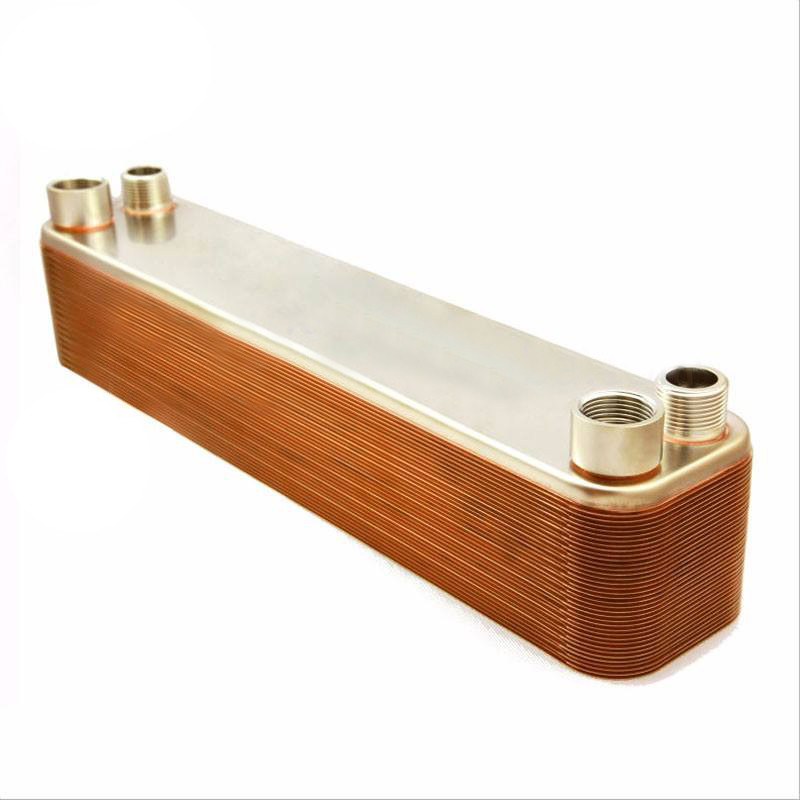

Υψηλής απόδοσης θερμική μεταφορά από ανοξείδωτο χάλυβα νερό και ατμόςΜε σίδηρο Πλάκα Θέρμανση Ανταλλάκτης
Περιγραφή
Ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα είναι ένα είδος αποτελεσματικού, συμπαγούς και ελαφρού εξοπλισμού ανταλλαγής θερμότητας, το οποίο χρησιμοποιείται ευρέως σε πολλές βιομηχανίες.Συνειδητοποιεί τη μεταφορά θερμότητας και την ανταλλαγή χρησιμοποιώντας συγκολλημένη και σφραγισμένη επαφή μεταξύ των πλάκων.
Πρώτον, η αρχή της λειτουργίας
Η αρχή λειτουργίας του εναλλάκτη θερμότητας με συγκολλημένη πλάκα βασίζεται κυρίως στον μηχανισμό μεταφοράς θερμότητας μεταξύ των πλακών ανταλλαγής θερμότητας.που συνδέονται με διαδικασία συγκόλλησηςΤο υγρό ανταλλαγής θερμότητας ρέει μέσα από ένα κανάλι από τη μία πλευρά, ενώ το ψυκτικό ρέει μέσα από ένα κανάλι από την άλλη πλευρά.Η θερμότητα μεταφέρεται από το υγρό υψηλής θερμοκρασίας στο υγρό χαμηλής θερμοκρασίας μέσω της πλάκας., ολοκληρώνοντας τη μεταφορά και την ανταλλαγή θερμότητας.
Δεύτερον, δομικά χαρακτηριστικά
1. Σύνθετο σχεδιασμό: Ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα χρησιμοποιεί συμπαγές σχεδιασμό, καθιστώντας τον πολύ μικρό χώρο, κατάλληλο για περιορισμένες περιστάσεις χώρου.είναι ελαφρύτερο σε μέγεθος και βάρος, και ευκολότερη εγκατάσταση και συντήρηση.
2. Αποτελεσματική μεταφορά θερμότητας: Λόγω της επαφής συγκόλλησης μεταξύ της πλάκας και της πλάκας, μπορεί να επιτευχθεί υψηλότερη απόδοση μεταφοράς θερμότητας.Ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα έχει υψηλότερη θερμική αγωγιμότητα και χαμηλότερη θερμική αντίσταση, βελτιώνοντας έτσι την ενεργειακή απόδοση του εναλλάκτη θερμότητας.
3. Ισχυρή αντοχή στην πίεση: Ο εναλλάκτης θερμότητας πλάκας που συνδέεται με τη διαδικασία συγκόλλησης έχει ισχυρή αντοχή στην πίεση και μπορεί να αντέξει υψηλή πίεση και περιβάλλον υψηλής θερμοκρασίας.
| Σχήμα | BL26 |
| Διάμετρο, A [mm] | 111 |
| Υψόμετρος, B [mm] | 310 |
| Διάμετρος, E [mm] | 10+2,36n |
| Οριζόντια απόσταση λιμένα, C [mm] | 50 |
| Βόρεια απόσταση λιμένα, D [mm] | 250 |
| Μέγιστη πίεση [Mpa] | 3 |
| Μέγιστη ροή [M3/h] | 8.1 |
| Βάρος [kg] | 1.3+0.12n |
Σχήμα
BL1
| Σχήμα | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Διάμετρο, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Υψόμετρος, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Διάμετρος, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Οριζόντια απόσταση λιμένα, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Βόρεια απόσταση λιμένα, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 3 | Τρία τέταρτα.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Βάρος [kg] | 00,6+0,06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Σχήμα | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Διάμετρο, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Υψόμετρος, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Διάμετρος, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Οριζόντια απόσταση λιμένα, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Βόρεια απόσταση λιμένα, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 2.1 | 1.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Βάρος [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
