Η Baode Heat Exchanger Equipment Co.,Ltd.

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Baode |
| Πιστοποίηση: | CCS/UL/CE |
| Αριθμό μοντέλου: | σειρά BL95 |
| Ποσότητα παραγγελίας min: | 5 μονάδες |
|---|---|
| Τιμή: | USD 200-500per Units |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 14-18 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 μονάδες ανά μήνα |
| Ονομασία προϊόντος: | Υγρά σε υγρό θερμοανταλλάκτης για πόσιμο νερό | Βασική εφαρμογή: | Βιομηχανική θέρμανση, HVAC&R |
|---|---|---|---|
| Συγκολλώντας υλικό: | χάλκινο | Τύπος ψυκτικού πετρελαίου: | Μεταλλουργός θερμότητας πλάκας από χαλκό |

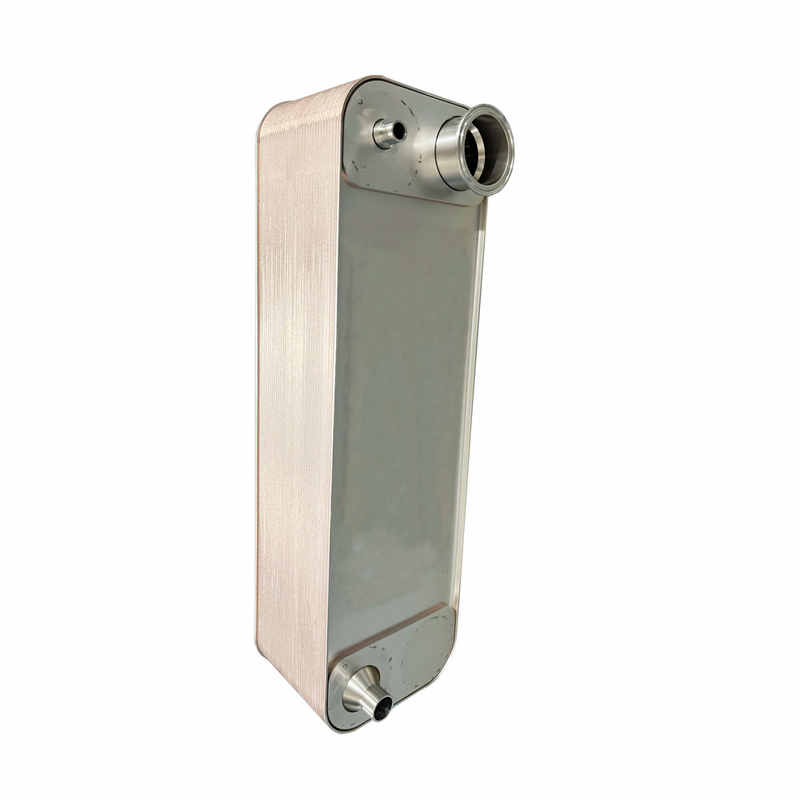

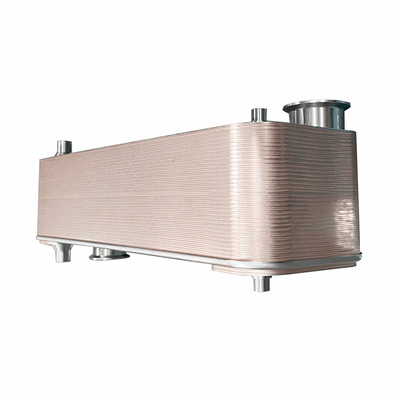

Υγρά σε υγρό θερμοανταλλάκτης για πόσιμο νερό
Αρχή λειτουργίας
Ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα είναι ένας κοινώς χρησιμοποιούμενος εξοπλισμός ανταλλαγής θερμότητας, η αρχή λειτουργίας του είναι η ακόλουθη:
1Γενική εικόνα
Ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα αποτελείται από μια σειρά από παράλληλα τοποθετημένες μεταλλικές πλάκες, οι πλάκες συνδέονται με τεχνολογία συγκολλησης, το υγρό ρέει εναλλάξ μεταξύ της πλάκας και της πλάκας,και η θερμότητα μεταφέρεται απευθείας μέσω της επιφάνειας της πλάκας για να επιτευχθεί η μεταφορά θερμότητας.
2. Η ροή του υγρού
Κατά τη διάρκεια της διαδικασίας εργασίας, τα κρύα και τα ζεστά υγρά εισέρχονται από διαφορετικές πλευρές του ανταλλακτήρα θερμότητας πλάκας, που ονομάζονται αντίστοιχα η ζεστή πλευρά και η κρύα πλευρά,το ζεστό υγρό είναι συνήθως ένα υγρό υψηλής θερμοκρασίας (όπως το ζεστό νερό, ατμός κλπ.) και το κρύο υγρό είναι συνήθως υγρό χαμηλής θερμοκρασίας (όπως κρύο νερό, ψυκτικό υγρό κλπ.).
3Μεταφορά θερμότητας
Το ζεστό υγρό ρέει ανάμεσα στις πλάκες στην ζεστή πλευρά, μεταφέροντας θερμότητα στην πλάκα, η οποία στη συνέχεια μεταφέρει θερμότητα μέσω της επιφάνειας της πλάκας στο κρύο υγρό.Το κρύο υγρό ρέει ανάμεσα στις πλάκες στην ψυχρή πλευράΜε αυτόν τον τρόπο, η θερμοκρασία του θερμού υγρού μειώνεται και η θερμοκρασία του ψυχρού υγρού αυξάνεται.
| Σχήμα | BL26 |
| Διάμετρο, A [mm] | 111 |
| Υψόμετρος, B [mm] | 310 |
| Διάμετρος, E [mm] | 10+2,36n |
| Οριζόντια απόσταση λιμένα, C [mm] | 50 |
| Βόρεια απόσταση λιμένα, D [mm] | 250 |
| Μέγιστη πίεση [Mpa] | 3 |
| Μέγιστη ροή [M3/h] | 8.1 |
| Βάρος [kg] | 1.3+0.12n |
Σχήμα
Β
| Σχήμα | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Διάμετρο, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Υψόμετρος, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Διάμετρος, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Οριζόντια απόσταση λιμένα, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Βόρεια απόσταση λιμένα, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 3 | Τρία τέταρτα.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Βάρος [kg] | 00,6+0,06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Σχήμα | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Διάμετρο, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Υψόμετρος, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Διάμετρος, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Οριζόντια απόσταση λιμένα, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Βόρεια απόσταση λιμένα, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 2.1 | 1.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Βάρος [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
