Η Baode Heat Exchanger Equipment Co.,Ltd.

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Baode |
| Πιστοποίηση: | CCS/UL/CE |
| Αριθμό μοντέλου: | Η σειρά BL130 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | USD 50-1000per Units |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 14-18 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 μονάδες ανά μήνα |
| Ονομασία του προϊόντος: | Ψυκτικό Ανταλλάκτη θερμότητας χάλκινου υψηλής πίεσης | Βασική εφαρμογή: | ψυγείο πετρελαίου κινητήρα αυτοκινήτου/υδραυλικό εναλλάκτη θερμότητας |
|---|---|---|---|
| Συγκολλώντας υλικό: | χάλκινο | Τύπος ψυκτικού πετρελαίου: | Μεταλλουργός θερμότητας πλάκας από χαλκό |

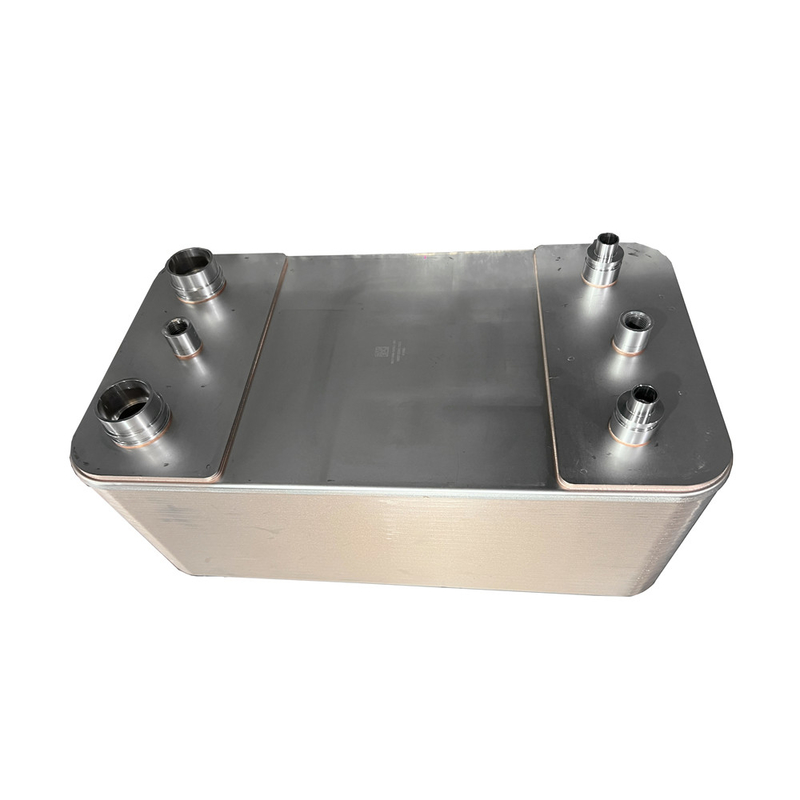

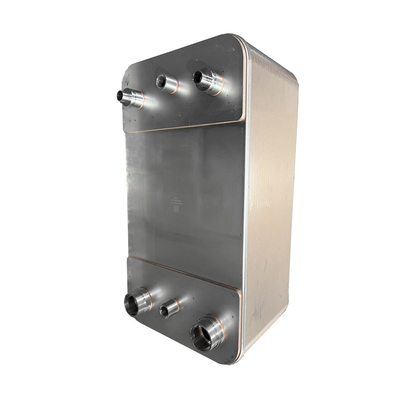

Ψυκτικό Ανταλλάκτη θερμότητας χάλκινου υψηλής πίεσης
Περιγραφή του προϊόντος
Ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα έχει τα πλεονεκτήματα της έλλειψης συμπίεσης, της έλλειψης διαρροής, του ελαφρού βάρους, του μικρού μεγέθους, της χαμηλής τιμής, της εύκολης αποσυναρμολόγησης και εγκατάστασης και της υψηλής απόδοσης μεταφοράς θερμότητας.Η δομή είναι κατάλληλη για ατμό, το νερό ή τα υγρά επεξεργασίας και μπορούν να χρησιμοποιηθούν με ελάχιστη διαφορά θερμοκρασίας μεταξύ των δύο υγρών.
Οι θερμοανταλλάκτες με συγκολλημένη πλάκα αποτελούνται από πλάκες από ανοξείδωτο χάλυβα με αποτελεσματική επιφάνεια μεταφοράς θερμότητας.,συμπαγείς ανταλλακτές θερμότητας πλάκας με συγκολλημένη συγκόλληση είναι σχεδιασμένοι να αποτελούνται από έως και 20 κυματοειδείς πλάκες από ανοξείδωτο χάλυβα,με κάθε δεύτερη τελική πλάκα να γυρίζει ανάποδα για να σχηματίζει ένα μεγάλο αριθμό σημείων επαφής μεταξύ όλων των πλακών.
Κατά τη συγκόλληση, τα σημεία επαφής συγκολλούνται επίσης μεταξύ τους, σχηματίζοντας μια συμπαγή πλάκα που επιτρέπει τη χρήση σχεδόν όλων των δομικών υλικών πλάκας (περίπου 94% της επιφάνειας) για τη μεταφορά θερμότητας.
Οι πλάκες σχηματίζουν δύο ξεχωριστούς διαύλους στους οποίους το μέσο σχηματίζει συγκεντρωτική κίνηση, με αποτέλεσμα υψηλή αναταραχή στο σύστημα των διαύλων, με αποτέλεσμα εξαιρετικά χαρακτηριστικά μεταφοράς θερμότητας,και η κλίμακα διατηρείται στο απόλυτο ελάχιστο ακόμη και σε χαμηλές ταχύτητες.
Κατά τη λειτουργία και τη συντήρηση, εάν υπάρχει σωματίδια στο νερό, θα πρέπει να χρησιμοποιείται φίλτρο και το μεγαλύτερο μέρος των μαλακών σωματιδίων μπορεί να αφαιρεθεί με πλύση με νερό αντίστροφα.
Ο θερμικός ανταλλακτής συμπαγής συγκολλημένης πλάκας πρέπει να πλένεται ανάποδα κάθε 3 έως 5 έτη με κιτρικό οξύ ή άλλο οξύ που δεν διαβρώνει τον χαλκό και τον ανοξείδωτο χάλυβα.
| Σχήμα | BL26 |
| Διάμετρο, A [mm] | 111 |
| Υψόμετρος, B [mm] | 310 |
| Διάμετρος, E [mm] | 10+2,36n |
| Οριζόντια απόσταση λιμένα, C [mm] | 50 |
| Βόρεια απόσταση λιμένα, D [mm] | 250 |
| Μέγιστη πίεση [Mpa] | 3 |
| Μέγιστη ροή [M3/h] | 8.1 |
| Βάρος [kg] | 1.3+0.12n |
Σχήμα
BL1
| Σχήμα | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Διάμετρο, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Υψόμετρος, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Διάμετρος, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Οριζόντια απόσταση λιμένα, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Βόρεια απόσταση λιμένα, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 3 | Τρία τέταρτα.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Βάρος [kg] | 00,6+0,06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Σχήμα | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Διάμετρο, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Υψόμετρος, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Διάμετρος, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Οριζόντια απόσταση λιμένα, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Βόρεια απόσταση λιμένα, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 2.1 | 1.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Βάρος [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
