Η Baode Heat Exchanger Equipment Co.,Ltd.

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Baode |
| Πιστοποίηση: | CCS/UL/CE |
| Αριθμό μοντέλου: | Η σειρά BL190 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | USD 50-1000per Units |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 14-18 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 μονάδες ανά μήνα |
| Ονομασία προϊόντος: | SS304/316 Τύπος αλουμινίου από ανοξείδωτο χάλυβα με συγκολλημένη πλάκα Βιομηχανικός ανταλλακτής θερμ | Βασική εφαρμογή: | ψυγείο πετρελαίου κινητήρα αυτοκινήτου/υδραυλικό εναλλάκτη θερμότητας |
|---|---|---|---|
| Συγκολλώντας υλικό: | χάλκινο | Τύπος ψυκτικού πετρελαίου: | Μεταλλουργός θερμότητας πλάκας από χαλκό |

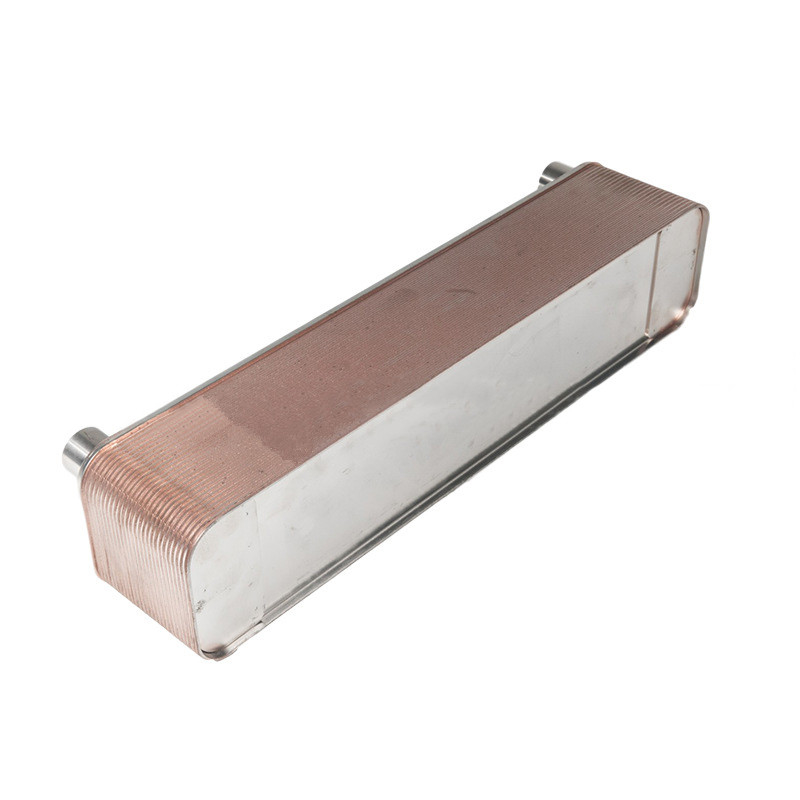

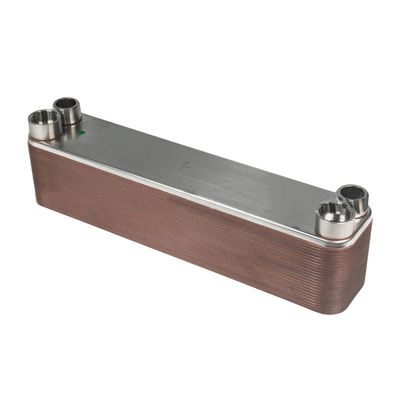

SS304/316 Τύπος αλουμινίου από ανοξείδωτο χάλυβα με συγκολλημένη πλάκα Βιομηχανικός ανταλλακτής θερμότητας με συγκολλημένη πλάκα
Περιγραφή του προϊόντος
Ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα έχει τα πλεονεκτήματα της έλλειψης συμπίεσης, της έλλειψης διαρροής, του ελαφρού βάρους, του μικρού μεγέθους, της χαμηλής τιμής, της εύκολης αποσυναρμολόγησης και εγκατάστασης και της υψηλής απόδοσης μεταφοράς θερμότητας.Η δομή είναι κατάλληλη για ατμό, το νερό ή τα υγρά επεξεργασίας και μπορούν να χρησιμοποιηθούν με ελάχιστη διαφορά θερμοκρασίας μεταξύ των δύο υγρών.
Πώς να αποφευχθεί η άνιση πίεση της συγκολλημένης πλάκας θερμοανταλλάκτη σωλήνα δέμα;
Οι εναλλάκτες θερμότητας με συγκολλημένες πλάκες είναι κατασκευασμένοι από μια σειρά από σφραγισμένα κυματοειδή φύλλα που διατίθενται σε αντίστοιχα διαστήματα, τα οποία σφραγίζονται με πλυντήρες και επικάλυπταν με πλαίσιο και βίδες πίεσης.Οι τέσσερις γωνιακές τρύπες της πλάκας και της συμπίεσης σχηματίζουν ένα σωλήνα διανομής υγρών και ένα σωλήνα συλλογής, και τα ζεστά και κρύα υγρά διαχωρίζονται εύλογα στα κανάλια ροής στις δύο πλευρές κάθε πλάκας για να ρέουν μέσα από την πλάκα για ανταλλαγή θερμότητας.
Πρώτα, τοποθετήστε το άξονα ανύψωσης του εναλλάκτη θερμότητας με συγκολλημένη πλάκα έτσι ώστε η διαφάνεια του εναλλάκτη θερμότητας να βρίσκεται στη θέση άγχους (και κατακόρυφη κατεύθυνση),αντέχουν στη βαρύτητα του εναλλάκτη θερμότητας, αποφύγετε την άμεση πίεση στο δέμα σωλήνα, και να αποφύγετε το baffle γρατζουνιά το κέλυφος.η ισορροπία του αυτιού θέσης πρέπει να διατηρείται ταυτόχροναΣτους εναλλάκτες θερμότητας με συγκολλημένη πλάκα, υπάρχουν δύο κύριοι τρόποι μεταφοράς θερμότητας: αγωγιμότητα και σύμβαση.Το ζεστό υγρό μεταφέρει θερμότητα σε μια πλευρά του τοίχου του σωλήνα μέσω σύσφιξης, και στη συνέχεια μεταφέρει θερμότητα από τη μία πλευρά στην άλλη μέσω της αγωγιμότητας, και η άλλη πλευρά του τοιχώματος του σωλήνα μεταφέρει θερμότητα στο κρύο υγρό μέσω της συγκέντρωσης,Συνεπώς ολοκληρώνεται η διαδικασία μεταφοράς θερμότητας του εναλλάκτη θερμότητας.
| Σχήμα | BL26 |
| Διάμετρο, A [mm] | 111 |
| Υψόμετρος, B [mm] | 310 |
| Διάμετρος, E [mm] | 10+2,36n |
| Οριζόντια απόσταση λιμένα, C [mm] | 50 |
| Βόρεια απόσταση λιμένα, D [mm] | 250 |
| Μέγιστη πίεση [Mpa] | 3 |
| Μέγιστη ροή [M3/h] | 8.1 |
| Βάρος [kg] | 1.3+0.12n |
Σχήμα
BL1
| Σχήμα | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Διάμετρο, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Υψόμετρος, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Διάμετρος, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Οριζόντια απόσταση λιμένα, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Βόρεια απόσταση λιμένα, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 3 | Τρία τέταρτα.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Βάρος [kg] | 00,6+0,06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Σχήμα | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Διάμετρο, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Υψόμετρος, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Διάμετρος, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Οριζόντια απόσταση λιμένα, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Βόρεια απόσταση λιμένα, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 2.1 | 1.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Βάρος [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
