Η Baode Heat Exchanger Equipment Co.,Ltd.

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Baode |
| Πιστοποίηση: | CCS/UL/CE |
| Αριθμό μοντέλου: | Η σειρά HBL13 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | USD 50-1000per Units |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 14-18 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 μονάδες ανά μήνα |
| Ονομασία του προϊόντος: | Επεξεργαστής θερμότητας από χάλυβα ανοξείδωτο 304/316 | Βασική εφαρμογή: | ψυγείο πετρελαίου κινητήρα αυτοκινήτου/υδραυλικό εναλλάκτη θερμότητας |
|---|---|---|---|
| Συγκολλώντας υλικό: | Χάλυβα | Τύπος ψυκτικού πετρελαίου: | Μεταλλουργός θερμότητας πλάκας από χαλκό |

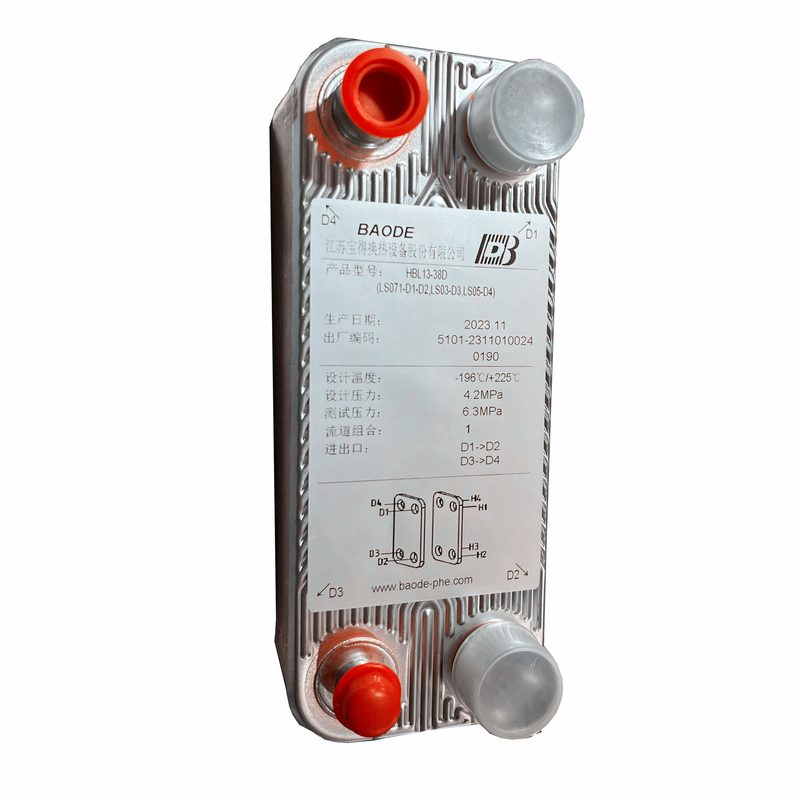

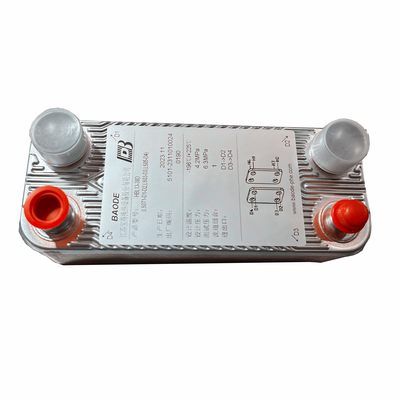

Επεξεργαστής θερμότητας από χάλυβα ανοξείδωτο 304/316
Περιγραφή του προϊόντος
Ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα έχει ελαττώματα, δεν μπορεί να αποσυναρμολογηθεί και να καθαριστεί, δεν μπορεί να επισκευαστεί, η τιμή είναι λίγο υψηλότερη.Ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα μπορεί να αποτελείται από διαφορετικά βήματα σύμφωνα με διαφορετικές κύριες παραμέτρους για τη βελτίωση της απόδοσης μεταφοράς θερμότητας.
Ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα δεν έχει στεγανωτικό πακέτο, η πλάκα έχει συγκολληθεί με ηλεκτρική συγκόλληση υψηλής θερμοκρασίας τήξης χαλκού Bo, η πλάκα έχει κυκλικό καμπυλωτό κυματισμένο σχέδιο,που μπορεί να κάνει τη μηχανική του υγρού σε χαμηλή ροή νερού μπορεί επίσης να ολοκληρώσει τη διαρροήΟ όγκος του εναλλάκτη θερμότητας με συγκολλημένη πλάκα είναι γενικά μικρός, και η βασική εφαρμογή είναι σε υπερυψωμένη πίεση,και το δερμάτινο πακέτο δεν μπορεί να ενσωματωθεί στην κατάσταση εργασίας.
Τα βήματα της μηχανικής του υγρού στην πλάκα μπορούν να αποτελούνται από πολλές πτυχές σύμφωνα με την πραγματική κατάσταση εφαρμογής, και γενικά αποτελείται από ενιαίο βήμα και πολλαπλά βήματα.Εάν το υλικό από τις δύο πλευρές είναι συμμετρικό σε ένα μόνο βήμα, η μία πλευρά του υλικού μπορεί να είναι ένα μόνο βήμα και η άλλη πλευρά του υλικού μπορεί να είναι ένα διπλό βήμα, και οι δύο πλευρές του υλικού μπορούν να αποτελούνται από διαφορετικά βήματα.Η σύνθεση των προδιαγραφών του ανταλλακτήρα θερμότητας με συγκολλημένη πλάκα είναι ότι οι ζεστές και κρύες πλευρές είναι μεμονωμένα βήματα, και οι πολυ-βήμα ανταλλακτές θερμότητας μπορούν επίσης να προσαρμοστούν σύμφωνα με τις απαιτήσεις των πελατών.
Η μέθοδος σύνθεσης βήματος πρέπει να υπολογίζεται με βάση τη μεταφορά θερμότητας και την υδροδυναμική αντίσταση τριβής,και ο δείκτης μεταφοράς θερμότητας με σύμβαση στους καναλιούς ψυχρής και θερμής ροής πρέπει να είναι ο ίδιος ή όσο το δυνατόν πλησιέστερος.Επειδή ο δείκτης μεταφοράς θερμότητας από τις δύο πλευρές της επιφάνειας αγωγιμότητας θερμότητας είναι ο ίδιος ή κοντά, η θερμική αγωγιμότητα είναι πολύ μεγάλη.
Παρόλο που ο ρυθμός ροής των εναλλάκτων θερμότητας με συγκολλημένη πλάκα ποικίλλει από πλάκα σε πλάκα, ο μέσος ρυθμός ροής εξακολουθεί να χρησιμοποιείται για τον υπολογισμό της μεταφοράς θερμότητας και της υδροδυναμικής αντίστασης τριβής.Επειδή το σχήμα "U" μονό βήμα αγκυροβόλησης είναι σταθερή στην πλάκα συμπίεσης, η αποσυναρμολόγηση είναι βολική.
| Σχήμα | BL26 |
| Διάμετρο, A [mm] | 111 |
| Υψόμετρος, B [mm] | 310 |
| Διάμετρος, E [mm] | 10+2,36n |
| Οριζόντια απόσταση λιμένα, C [mm] | 50 |
| Βόρεια απόσταση λιμένα, D [mm] | 250 |
| Μέγιστη πίεση [Mpa] | 3 |
| Μέγιστη ροή [M3/h] | 8.1 |
| Βάρος [kg] | 1.3+0.12n |
Σχήμα
BL1
| Σχήμα | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Διάμετρο, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Υψόμετρος, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Διάμετρος, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Οριζόντια απόσταση λιμένα, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Βόρεια απόσταση λιμένα, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 3 | Τρία τέταρτα.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Βάρος [kg] | 00,6+0,06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Σχήμα | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Διάμετρο, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Υψόμετρος, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Διάμετρος, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Οριζόντια απόσταση λιμένα, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Βόρεια απόσταση λιμένα, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 2.1 | 1.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Βάρος [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
