Η Baode Heat Exchanger Equipment Co.,Ltd.

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Baode |
| Πιστοποίηση: | CCS/UL/CE |
| Αριθμό μοντέλου: | Η σειρά HBL13 |
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | USD 50-1000per Units |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 14-18 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 μονάδες ανά μήνα |
| Ονομασία του προϊόντος: | Βιομηχανικός χαλκός 304/316L Φωτιά με συγκολλημένο σίδερο εξοπλισμός ψύξης νερού εναλλάκτης θερμότητ | Βασική εφαρμογή: | ψυγείο πετρελαίου κινητήρα αυτοκινήτου/υδραυλικό εναλλάκτη θερμότητας |
|---|---|---|---|
| Συγκολλώντας υλικό: | Χάλυβα | Τύπος ψυκτικού πετρελαίου: | Μεταλλουργός θερμότητας πλάκας από χαλκό |

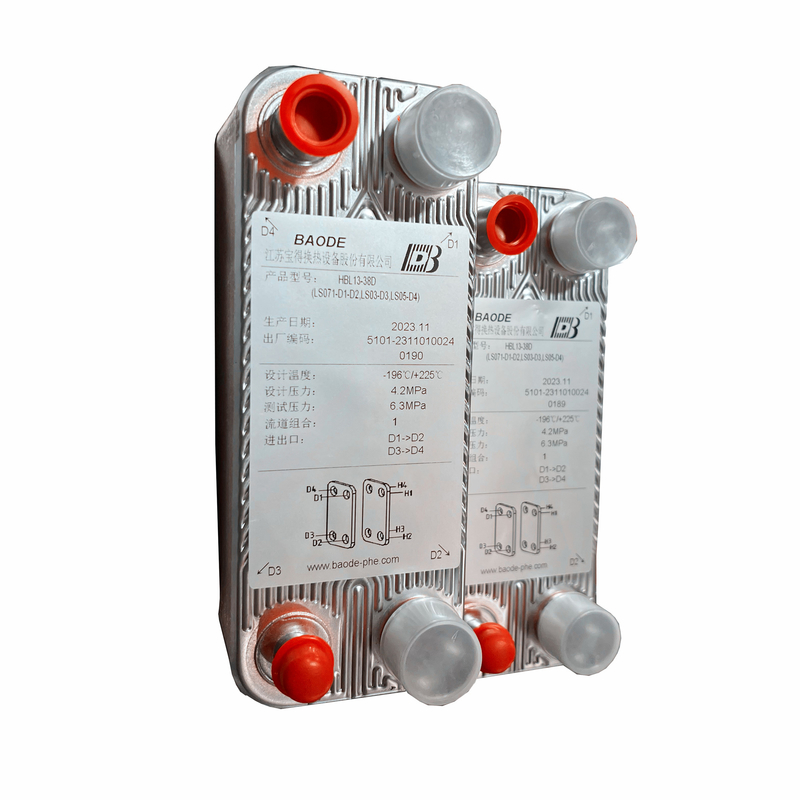

Βιομηχανικός χαλκός 304/316L Φωτιά με συγκολλημένο σίδερο εξοπλισμός ψύξης νερού εναλλάκτης θερμότητας
Περιγραφή του προϊόντος
Αρχή λειτουργίας
Ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα αποτελείται από μια σειρά από ανάγλυφτες κωνικές και ανώμαλες πλάκες από ανοξείδωτο χάλυβα. Όπως φαίνεται στο παρακάτω σχήμα, δύο γειτονικές πλάκες περιστρέφονται 180° για να σχηματίσουν ένα κανάλι,και στη συνέχεια το καθαρό χαλκό ή το νικέλιο χρησιμοποιείται ως μέταλλο γέμισμα συγκόλλησης σε φούρνο συγκόλλησης κενού για την συγκόλληση εναλλάκτη θερμότητας πλάκας κατασκευασμένο από κυματοειδείς πλάκες ανοξείδωτου χάλυβαΈνα κανάλι σχηματίζεται ανάμεσα στις πλάκες και η κατανομή των γωνιακών οπών στις γωνίες κάνει τα δύο μέσα να ρέουν εναλλάξ στο κανάλι.Μεγάλος αριθμός σημείων επαφής παρέχουν καλή μηχανική αντοχήΤα σημεία επαφής και οι άκρες είναι σφραγισμένα με συγκολλητική χαλκού για να εξασφαλιστεί πλήρης απομόνωση μεταξύ των δύο πλευρών του μέσου και του εξωτερικού κόσμου.
Χαρακτηριστικό μεταφοράς θερμότητας
1Συμπίεση της δομής, εύκολη εγκατάσταση
2Ελαφρύ βάρος, που αντιστοιχεί μόνο στο 20~30% του θερμοανταλλάκτη κελύφους και σωλήνα
3. ανθεκτικό, αντέχει σε υψηλές θερμοκρασίες και πίεση
4. Χαμηλός συντελεστής μόλυνσης, υψηλή αναταραχή μειώνει τον συντελεστή μόλυνσης, μειώνοντας έτσι τον αριθμό καθαρισμού
5Υψηλή αποδοτικότητα μεταφοράς θερμότητας, μικρότερη κατανάλωση νερού
Πεδίο εφαρμογής
Βιομηχανία κλωστοϋφαντουργικού χαρτιού: εκμετάλλευση της θερμότητας των αποβλήτων αερίων και υγρών αποβλήτων
Χημική βιομηχανία: διαδικασίες θέρμανσης, ψύξης, εξάτμισης, συμπύκνωσης
Βιομηχανία ηλεκτρικής ενέργειας: ως ψυκτικό πετρελαίου μετασχηματιστή, ψυκτικό πετρελαίου τουρμπίνης
Μεταλλουργική βιομηχανία: ως κυλίνδρος, συνεχής χύτευση, γεννήτρια οξυγόνου, ψύκτη λιπαντικού πετρελαίου, ψύκτη κυκλοφορίας νερού
Περιφερειακή κεντρική θέρμανση: εναλλάκτης θερμότητας με θέρμανση νερού με ατμό, θερμαντήρας σταθμού ενδιάμεσης ανταλλαγής θερμότητας, θερμαντήρας νερού δευτερογενούς συστήματος
Κλιματισμός και κλιματισμός ψύξης βιομηχανίας HVAC ως εξατμιστής, συμπυκνωτής, υπερθερμαντής αερίου, υποψύκτη υγρών, αναγεννητή, κλπ.
| Σχήμα | BL26 |
| Διάμετρο, A [mm] | 111 |
| Υψόμετρος, B [mm] | 310 |
| Διάμετρος, E [mm] | 10+2,36n |
| Οριζόντια απόσταση λιμένα, C [mm] | 50 |
| Βόρεια απόσταση λιμένα, D [mm] | 250 |
| Μέγιστη πίεση [Mpa] | 3 |
| Μέγιστη ροή [M3/h] | 8.1 |
| Βάρος [kg] | 1.3+0.12n |
Σχήμα
BL1
| Σχήμα | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Διάμετρο, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Υψόμετρος, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Διάμετρος, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Οριζόντια απόσταση λιμένα, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Βόρεια απόσταση λιμένα, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 3 | Τρία τέταρτα.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Βάρος [kg] | 00,6+0,06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Σχήμα | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Διάμετρο, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Υψόμετρος, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Διάμετρος, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Οριζόντια απόσταση λιμένα, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Βόρεια απόσταση λιμένα, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 2.1 | 1.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Βάρος [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
