Η Baode Heat Exchanger Equipment Co.,Ltd.

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Baode |
| Πιστοποίηση: | CCS/UL/CE |
| Αριθμό μοντέλου: | σειρά BL26 |
| Ποσότητα παραγγελίας min: | 15 μονάδες |
|---|---|
| Τιμή: | USD 50-1000per Units |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 14-18 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 μονάδες ανά μήνα |
| Ονομασία του προϊόντος: | Εργασιακός ανταλλακτής θερμότητας με συγκολλημένη πλάκα Συσσωρευτής εξατμιστήρα ψύκτη HVAC ψυγείο λέ | Βασική εφαρμογή: | ψυγείο πετρελαίου κινητήρα αυτοκινήτου/υδραυλικό εναλλάκτη θερμότητας |
|---|---|---|---|
| Συγκολλώντας υλικό: | Χάλυβα | Τύπος ψυκτικού πετρελαίου: | Μεταλλουργός θερμότητας πλάκας από χαλκό |

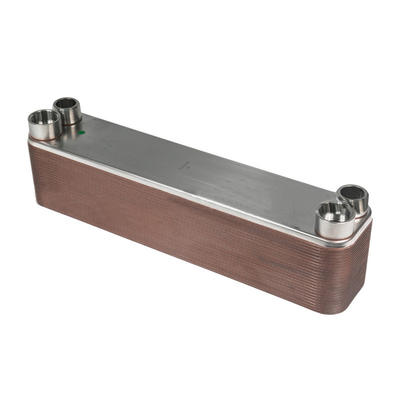

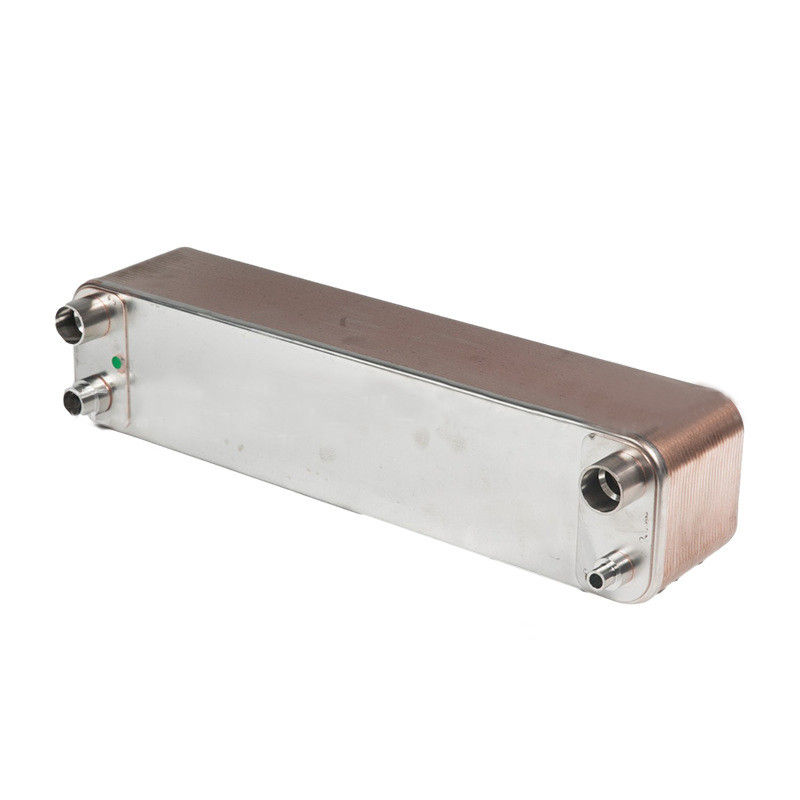

Εργασιακός ανταλλακτής θερμότητας με συγκολλημένη πλάκα Συσσωρευτής εξατμιστήρα ψύκτη HVAC ψυγείο λέβητα θερμότητα
Περιγραφή του προϊόντος
Επισκόπηση του εναλλάκτη θερμότητας πλάκας συγκόλλησης:Ο εναλλάκτης θερμότητας πλάκας συγκόλλησης είναι ένας νέος τύπος εναλλάκτη θερμότητας υψηλής απόδοσης που αποτελείται από μια σειρά από μεταλλικά φύλλα με ένα συγκεκριμένο κυματοειδές σχήμα.
Σε σύγκριση με τους συμβατικούς εναλλάκτες θερμότητας με κέλυφος και σωλήνα, η θερμότητα που μεταφέρεται από τον αέρα στον αέρα είναι πολύ χαμηλή.ο συντελεστής μεταφοράς θερμότητας του είναι πολύ υψηλότερος με την ίδια αντίσταση ροής και κατανάλωση ισχύος αντλίας, και υπάρχει τάση να αντικαθίστανται οι θερμοανταλλάκτες κελύφους και σωλήνων στο εφαρμοστέο εύρος.
Το εύρος εφαρμογής του εναλλάκτη θερμότητας με συγκολλημένη πλάκα:
Αυτός ο τύπος εναλλάκτη θερμότητας με συγκολλημένη πλάκα χρησιμοποιείται κυρίως για ψύξη, εξατμιστήρα, συμπυκνωτή, ψύξη πετρελαίου, θέρμανση με ατμό και ούτω καθεξής.
Χαρακτηριστικά μεταφοράς θερμότητας του εναλλάκτη θερμότητας με συγκολλημένη πλάκα:
Το εναλλάκτη θερμότητας με συγκολλημένη πλάκα μπορεί να χρησιμοποιηθεί για θέρμανση, βιομηχανική ψύξη, ψύξη πετρελαίου και ψύξη πετρελαίου συμπιεστή, κλιματισμό, κατεψυγμένα τρόφιμα, χημική ψύξη, ψύξη νερού,επεξεργασία πόσιμου νερού, επεξεργασία λυμάτων, ανάκτηση θερμότητας και άλλα θέματα.
| Σχήμα | BL26 |
| Διάμετρο, A [mm] | 111 |
| Υψόμετρος, B [mm] | 310 |
| Διάμετρος, E [mm] | 10+2,36n |
| Οριζόντια απόσταση λιμένα, C [mm] | 50 |
| Βόρεια απόσταση λιμένα, D [mm] | 250 |
| Μέγιστη πίεση [Mpa] | 3 |
| Μέγιστη ροή [M3/h] | 8.1 |
| Βάρος [kg] | 1.3+0.12n |
Σχήμα
BL1
Εφαρμογή
Απλό, ισχυρό, συμπαγές και
υψηλής αξιοπιστίας, οι ανταλλακτές θερμότητας Baode Brazed Plate έχουν σχεδιαστεί για την αποτελεσματική επαναθέρμανση
και να διατηρήσει τη θερμοκρασία του νερού στις πισίνες όλων
διαστάσεις και χωρητικότητα από πρωτογενή πηγή θερμότητας, όπως
λέβητα, ηλιακή εγκατάσταση, αντλία θερμότητας κ.λπ.
Τυποποιημένο σχέδιο
Πλήρης συσκευασμένη μονάδα που περιλαμβάνει:
Μετρητής θερμότητας από ανοξείδωτο χάλυβα, για λειτουργία με θαλάσσιο νερό ή ελαφρώς διαβρωτικό νερό (βαλνοθεραπεία,
θερμικές πηγές νερού).
Τυπικά υλικά
Πλάκες κάλυψης: από ανοξείδωτο χάλυβα AISI 316
Συνδέσεις: Ατσάλι AISI 316
Πλάκες από ανοξείδωτο χάλυβα AISI 316
Υλικό συγκόλλησης: χαλκός
Πληροφορίες που απαιτούνται για την προσφορά
Για να μπορέσει ο αντιπρόσωπος της Baode να κάνει συγκεκριμένη προσφορά, οι ερωτήσεις πρέπει να συνοδεύονται από τα ακόλουθα στοιχεία:
∙ ∆υνατότητα ροής ή απαιτούμενο θερμικό φορτίο
Προγραμματισμός θερμοκρασίας
∆ φυσικές ιδιότητες των εν λόγω υγρών
∆ επιθυμητή πίεση εργασίας
∙ μέγιστη επιτρεπόμενη πτώση πίεσης
Σύντομη παράδοση.
Υψηλής ποιότητας
Λογική τιμή
Κατασκευασμένο από πελάτη
Σχεδιασμός τεχνογνωσίας και υποστήριξη πελατών
| Σχήμα | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Διάμετρο, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Υψόμετρος, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Διάμετρος, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Οριζόντια απόσταση λιμένα, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Βόρεια απόσταση λιμένα, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 3 | Τρία τέταρτα.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Βάρος [kg] | 00,6+0,06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Σχήμα | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Διάμετρο, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Υψόμετρος, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Διάμετρος, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Οριζόντια απόσταση λιμένα, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Βόρεια απόσταση λιμένα, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 2.1 | 1.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Βάρος [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
