Η Baode Heat Exchanger Equipment Co.,Ltd.

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Baode |
| Πιστοποίηση: | CCS/UL/CE |
| Αριθμό μοντέλου: | Συζήτηση: |
| Ποσότητα παραγγελίας min: | 5 μονάδες |
|---|---|
| Τιμή: | USD 200-500per Units |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 14-18 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 μονάδες το μήνα |

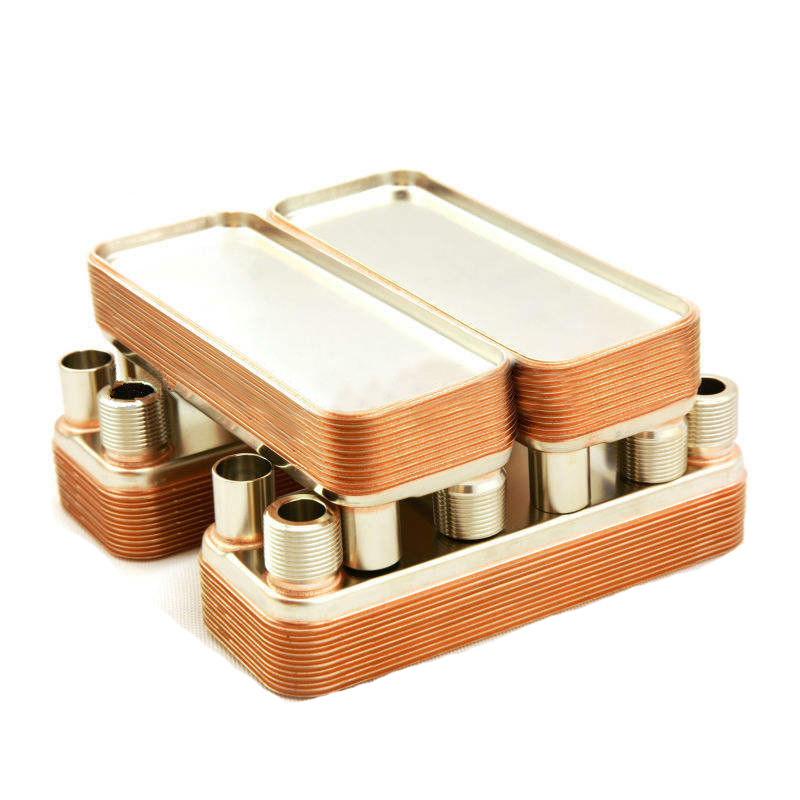

| Ονομασία προϊόντος: | Αντικαταστάτης θερμοανταλλάκτη τύπου πλάκας από χαλκό με διπλό κύκλωμα με εξατμιστήρα διαλύματος | Βασική εφαρμογή: | Βιομηχανική θέρμανση, HVAC&R |
|---|---|---|---|
| Συγκολλώντας υλικό: | Χάλυβα | Τύπος ψυκτικού πετρελαίου: | Μεταλλουργός θερμότητας πλάκας από χαλκό |
Αντικαταστάτης Χάλκινος χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χάλυβας χ
Αρχή ροής του εξατμιστήρα
Τα κανάλια που σχηματίζονται μεταξύ των κυματοειδών πλάκες και γωνίες είναι τοποθετημένα έτσι ώστε τα δύο μέσα ροής
Το ψυκτικό των δύο φάσεων
(ατμός + υγρό) εισέρχεται στο κάτω αριστερό μέρος του ανταλλάκτη με την ποιότητα ατμού ανάλογα με το λειτουργικό σύστημα
Η εξάτμιση της υγρής φάσης λαμβάνει χώρα μέσα στα κανάλια και σε ορισμένους βαθμούς
Η διαδικασία αυτή ονομάζεται "ξηρή επέκταση".
Η εικόνα του εξατμιστήρα τα σκούρα και ανοιχτό μπλε βέλη δείχνουν την τοποθεσία των συνδέσεων ψυκτικού.
(αλμυρό άλας) που θα ψυγίσει ρέει αντίστροφα στο αντίθετο κανάλι.
τοποθεσία των συνδέσεων νερού (αλμυράς).
Τυποποιημένο σχέδιο
Η συσκευή πλάκας καλύπτεται από πλάκες κάλυψης.
Οι πλάκες είναι κυματοειδείς για να βελτιωθεί η αποτελεσματικότητα της μεταφοράς θερμότητας και να γίνουν άκαμπτες.
Τυπικά υλικά
Πλάκες κάλυψης: από ανοξείδωτο χάλυβα AISI 316
Συνδέσεις: Ατσάλι AISI 316
Πλάκες από ανοξείδωτο χάλυβα AISI 316
Υλικό συγκόλλησης: χαλκός
Πληροφορίες που απαιτούνται για την προσφορά
Για να μπορέσει ο αντιπρόσωπος της Baode να κάνει συγκεκριμένη προσφορά, οι ερωτήσεις πρέπει να συνοδεύονται από τα ακόλουθα:
στοιχεία:
∙ ∆υνατότητα ροής ή απαιτούμενο θερμικό φορτίο
Προγραμματισμός θερμοκρασίας
∆ φυσικές ιδιότητες των εν λόγω υγρών
∆ επιθυμητή πίεση εργασίας
∙ μέγιστη επιτρεπόμενη πτώση πίεσης
Πλεονεκτήματα των ανταλλακτών θερμότητας από συγκολλημένες πλάκες στη βιομηχανία και στην HVAC&R
Οι ανταλλακτές θερμότητας Baode Brazed Plate (BHE) έχουν αρκετά πλεονεκτήματα έναντι των παραδοσιακών ανταλλακτών θερμότητας στον βιομηχανικό τομέα.
και HVAC & R εφαρμογές.
Η υψηλή αποδοτικότητα μεταφοράς θερμότητας του BHE το καθιστά εξαιρετικά συμπαγές και επίσης εύκολο να τοποθετηθεί σε χώρους με μεγάλο χώρο.
είναι περιορισμένη.
Η μονάδα δεν διαθέτει συμπυκνώσεις και επομένως είναι κατάλληλη για εφαρμογές όπου η θερμοκρασία ή/και η πίεση είναι υψηλή, π.χ. σε περιοχές με υψηλή θερμοκρασία.
θέρμανση.
Το σύστημα εφοδιασμού Baode διαβεβαιώνει ότι, όπου και αν βρίσκεστε στον πλανήτη, οι μονάδες BHE είναι διαθέσιμες με πολύ
Σύντομη παράδοση.
Σύντομη παράδοση.
Υψηλής ποιότητας
Λογική τιμή
Κατασκευασμένο από πελάτη
Σχεδιασμός τεχνογνωσίας και υποστήριξη πελατών
| Σχήμα | BL26 |
| Διάμετρο, A [mm] | 111 |
| Υψόμετρος, B [mm] | 310 |
| Διάμετρος, E [mm] | 10+2,36n |
| Οριζόντια απόσταση λιμένα, C [mm] | 50 |
| Βόρεια απόσταση λιμένα, D [mm] | 250 |
| Μέγιστη πίεση [Mpa] | 3 |
| Μέγιστη ροή [M3/h] | 8.1 |
| Βάρος [kg] | 1.3+0.12n |
Σχήμα
Β
| Σχήμα | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Διάμετρο, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Υψόμετρος, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Διάμετρος, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Οριζόντια απόσταση λιμένα, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Βόρεια απόσταση λιμένα, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 3 | Τρία τέταρτα.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Βάρος [kg] | 00,6+0,06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Σχήμα | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Διάμετρο, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Υψόμετρος, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Διάμετρος, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Οριζόντια απόσταση λιμένα, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Βόρεια απόσταση λιμένα, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 2.1 | 1.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Βάρος [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
