Η Baode Heat Exchanger Equipment Co.,Ltd.

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Baode |
| Πιστοποίηση: | CCS/UL/CE |
| Αριθμό μοντέλου: | Η σειρά BL120 |
| Ποσότητα παραγγελίας min: | 5 μονάδες |
|---|---|
| Τιμή: | USD 50-1000per Units |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 14-18 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 1000 μονάδες το μήνα |
| Ονομασία προϊόντος: | BL120 Σειρά ισότιμος SWEP Χαλκός συγκολλημένος επίπεδης πλάκας ανταλλακτής θερμότητας για πισίνα | Βασική εφαρμογή: | Υπερθέρμανση νερού πισίνας, σάουνας, σπα |
|---|---|---|---|
| Υλικό: | Ατσάλι από ανοξείδωτο χάλυβα AISI 316/304 | Συγκολλώντας υλικό: | Χάλυβα |

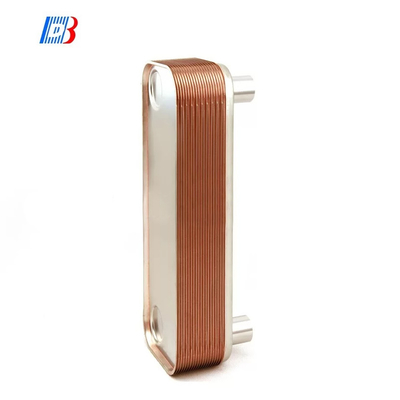

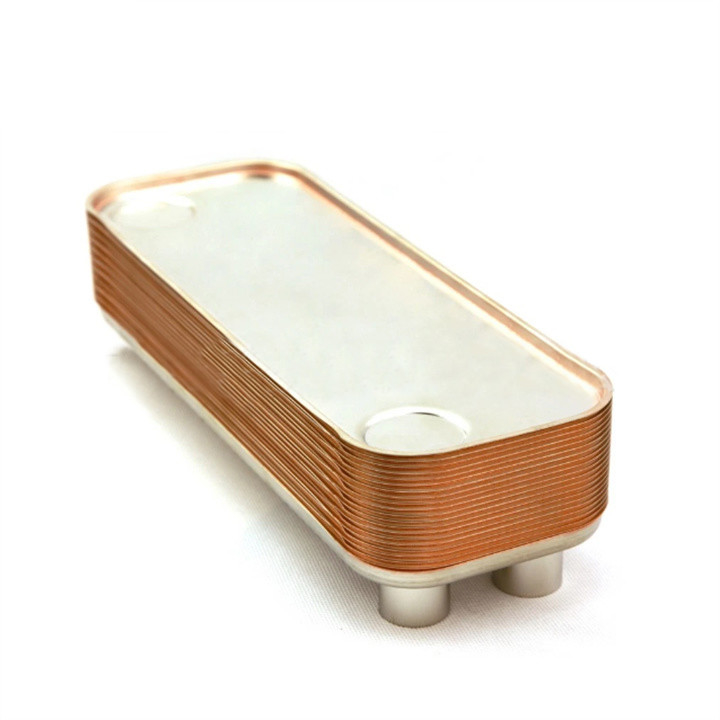

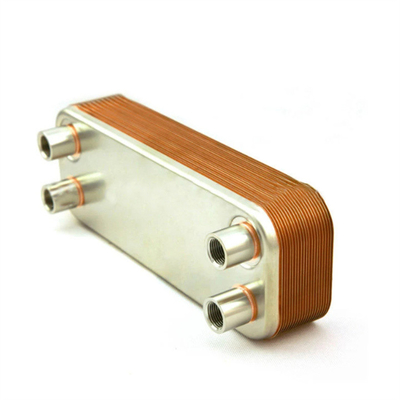

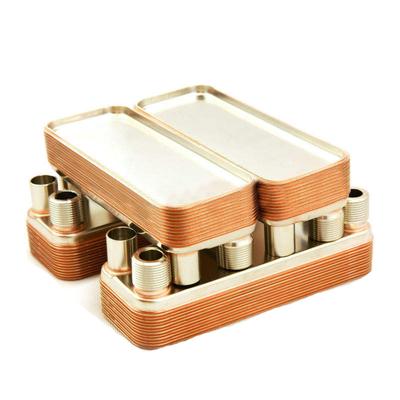

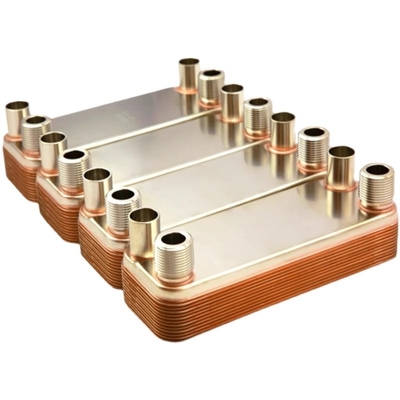

BL120 Σειρά ισότιμος SWEP Χαλκός συγκολλημένος επίπεδης πλάκας ανταλλακτής θερμότητας για πισίνα
Περιγραφή του προϊόντος
Αρχή λειτουργίας
Η συγκόλληση των πλακών από ανοξείδωτο χάλυβα μαζί εξαλείφει την ανάγκη για σφραγίσεις και παχιά πλακάκια.το υλικό συγκόλλησης σφραγίζει την συσκευασίαΟι θερμικοί ανταλλακτές με συγκολλητική της Baode συγκολληθούν σε όλα τα σημεία επαφής, εξασφαλίζοντας τη βέλτιστη αποτελεσματικότητα μεταφοράς θερμότητας και αντοχή στην πίεση.Εφόσον σχεδόν όλα τα υλικά χρησιμοποιούνται για τη μεταφορά θερμότητας, ο εναλλάκτης θερμότητας με συγκολλημένη πλάκα είναι πολύ συμπαγούς μεγέθους και έχει χαμηλό βάρος και χαμηλό όγκο συγκράτησης.Το bphe (συναρμολογημένος ανταλλακτής θερμότητας πλάκας) αποτελείται από λεπτές πλακέτες κυματοειδούς ανοξείδωτου χάλυβα που συγχωνεύονται υπό κενό χρησιμοποιώντας χαλκό ως υλικό συγχωνεύσεως.Για τις εφαρμογές σε τρόφιμα και εφαρμογές που αφορούν επιθετικά υγρά, απαιτούνται μονάδες έλασης από νικέλιο.
Συστήματα ψύξης:
Εξάτμισμα,
Συμπιεστήρας,
Μηχανές για την παραγωγή ηλεκτρικών συσσωρευτών
Ατμοξητήρας
Αντλία θερμότητας
Ψυγείο απορρόφησης
ΚΑΠ
Ραδιενεργό πάτωμα,
Το χιόνι να λιώνει,
Καυστήρας
Ηλιακός εναλλάκτης θερμότητας νερού
Η τηλεθέρμανση
Άλλες βιομηχανικές εφαρμογές όπως:
Ανάκτηση θερμότητας και
Ψυκτικό πετρελαίου: Υδραυλική ψύξη πετρελαίου, ψύξη πετρελαίου κινητήρα και θέρμανση πετρελαίου καυσίμου.
Θέρμανση με ατμό.
Χρησιμοποιούμενος θερμομεταλλευτής επίπεδης πλάκας
Ψυγείο μύτης μπύρας
Παστερίωση γάλακτος
Ψυγείο πετρελαίου ανεμογεννητριών
Ψυγείο θαλάσσιου πετρελαίου
Σύντομη παράδοση.
Υψηλής ποιότητας
Λογική τιμή
Κατασκευασμένο από πελάτη
Σχεδιασμός τεχνογνωσίας και υποστήριξη πελατών
| Σχήμα | BL120 |
| Διάμετρο, A [mm] | 246 |
| Υψόμετρος, B [mm] | 528 |
| Διάμετρος, E [mm] | 13+2,36n |
| Οριζόντια απόσταση λιμένα, C [mm] | 174 |
| Βόρεια απόσταση λιμένα, D [mm] | 456 |
| Μέγιστη πίεση [Mpa] | 3 |
| Μέγιστη ροή [M3/h] | 42 |
| Βάρος [kg] | 7.2+0.52n |
Σχήμα
BL1
Εφαρμογή
Απλό, ισχυρό, συμπαγές και
υψηλής αξιοπιστίας, οι ανταλλακτές θερμότητας Baode Brazed Plate έχουν σχεδιαστεί για την αποτελεσματική επαναθέρμανση
και να διατηρήσει τη θερμοκρασία του νερού στις πισίνες όλων
διαστάσεις και χωρητικότητα από πρωτογενή πηγή θερμότητας, όπως
λέβητα, ηλιακή εγκατάσταση, αντλία θερμότητας κ.λπ.
Τυποποιημένο σχέδιο
Πλήρης συσκευασμένη μονάδα που περιλαμβάνει:
Μετρητής θερμότητας από ανοξείδωτο χάλυβα, για λειτουργία με θαλάσσιο νερό ή ελαφρώς διαβρωτικό νερό (βαλνοθεραπεία,
θερμικές πηγές νερού).
Τυπικά υλικά
Πλάκες κάλυψης: από ανοξείδωτο χάλυβα AISI 316
Συνδέσεις: Ατσάλι AISI 316
Πλάκες από ανοξείδωτο χάλυβα AISI 316
Υλικό συγκόλλησης: χαλκός
Πληροφορίες που απαιτούνται για την προσφορά
Για να μπορέσει ο αντιπρόσωπος της Baode να κάνει συγκεκριμένη προσφορά, οι ερωτήσεις πρέπει να συνοδεύονται από τα ακόλουθα στοιχεία:
∙ ∆υνατότητα ροής ή απαιτούμενο θερμικό φορτίο
Προγραμματισμός θερμοκρασίας
∆ φυσικές ιδιότητες των εν λόγω υγρών
∆ επιθυμητή πίεση εργασίας
∙ μέγιστη επιτρεπόμενη πτώση πίεσης
Σύντομη παράδοση.
Υψηλής ποιότητας
Λογική τιμή
Κατασκευασμένο από πελάτη
Σχεδιασμός τεχνογνωσίας και υποστήριξη πελατών
| Σχήμα | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Διάμετρο, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Υψόμετρος, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Διάμετρος, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Οριζόντια απόσταση λιμένα, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Βόρεια απόσταση λιμένα, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 3 | Τρία τέταρτα.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Βάρος [kg] | 00,6+0,06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Σχήμα | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Διάμετρο, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Υψόμετρος, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Διάμετρος, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Οριζόντια απόσταση λιμένα, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Βόρεια απόσταση λιμένα, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Μέγιστη πίεση [Mpa] | 3 | 3 | 2.1 | 1.5 | Τρία τέταρτα.5 | Τρία τέταρτα.5 |
| Μέγιστη ροή [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Βάρος [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
