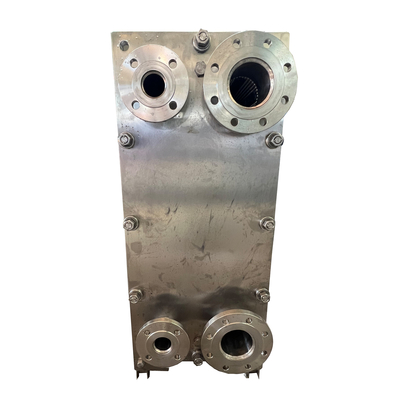

Τροφική ποιότητα πλήρης από ανοξείδωτο χάλυβα γάλα μπύρα wort ψύξη υγειονομική πλάκα ανταλλακτής θερμότητας

Ο εναλλάκτης θερμότητας πλάκας αποτελείται από ένα πακέτο κυματοειδών μεταλλικών πλάκων με τρύπες για τη διέλευση δύο υγρών μεταξύ των οποίων θα πραγματοποιηθεί η μεταφορά θερμότητας.Το πακέτο πλάκας συναρμολογείται μεταξύ πλάκας πλαισίου και πλάκας πίεσης και συμπιέζεται με σφίξιμο βρόγχωνΟι πλάκες είναι εφοδιασμένες με συμπίεση που σφραγίζει το κανάλι και κατευθύνει τα υγρά σε εναλλακτικά κανάλια.Πρόγραμμα πτώσης πίεσης και θερμοκρασίαςΟι κυματοειδείς πλάκες προάγουν την αναταραχή του υγρού και υποστηρίζουν τις πλάκες κατά της διαφορικής πίεσης.

Φρέμα

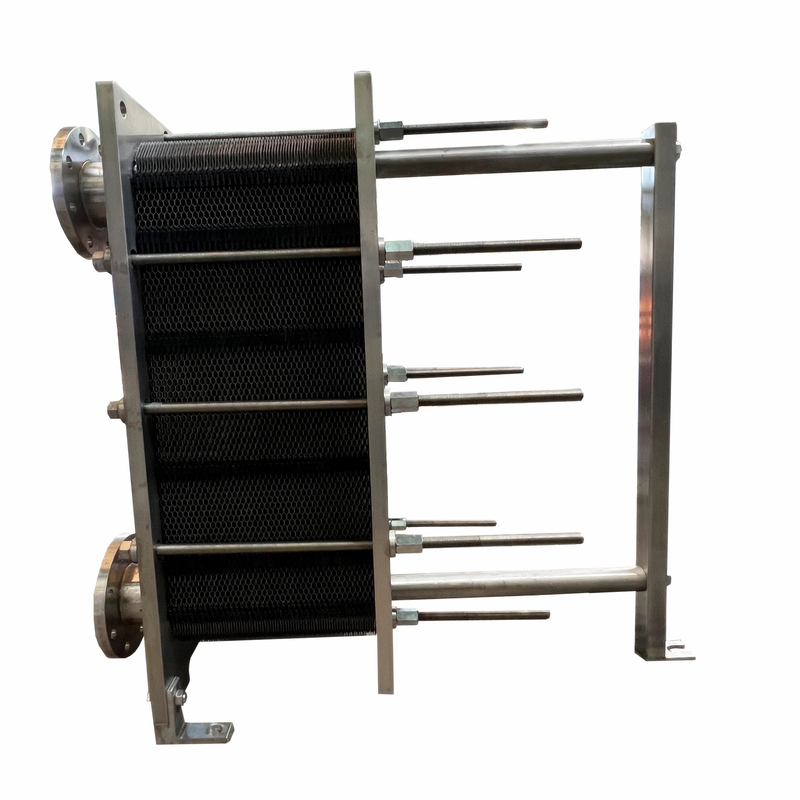

Οι πλάκες και η πλάκα πίεσης βρίσκονται από μια άνω ράβδο και μια κατώτερη ράβδο, οι οποίες και οι δύο είναι στερεωμένες στη στήλη υποστήριξης.Στον μεγαλύτερο τύπο, ορισμένες βίδες σφίξης είναι εξοπλισμένες με σφαιροφόρους πλέκτες για να διευκολύνουν το άνοιγμα και το κλείσιμο της μονάδαςΤο πλαίσιο είναι σχεδιασμένο για τοποθέτηση μόνο στο πάτωμα. Τα πρότυπα πόδια είναι σταθερά.

Πλάκες
Η κυματοειδής διαμόρφωση των πλακών παρέχει ένα πέρασμα μεταξύ των πλακών, υποστηρίζει κάθε πλάκα ενάντια στην παρακείμενη και ενισχύει την αναταραχή, με αποτέλεσμα την αποτελεσματική μεταφορά θερμότητας.Οι γωνιακές θύρες και οι συμπίεσεις είναι διατεταγμένες έτσι ώστε τα δύο μέσα να ρέουν μέσω εναλλασσόμενων καναλιώνΟι πλάκες έχουν ένα μοτίβο σεβρόν για τη μέγιστη αντοχή σε υψηλές πιέσεις εργασίας. Διαφορετικά σχέδια σεβρόν είναι διαθέσιμα, προκειμένου να επιτευχθεί βέλτιστη υψηλή μεταφορά θερμότητας και χαμηλή πτώση πίεσης.Μια μοναδική περιοχή διανομής παρέχει μια ομοιόμορφη ροή στην επιφάνεια της πλάκαςΟι πλάκες είναι αναστρέψιμες και έχουν παράλληλη ροή, πράγμα που σημαίνει
Χρειάζεται μόνο ένα είδος πινακίδας.

Αξιόπιστος σχεδιασμός
Οι θερμοανταλλάκτες πλάκας BAODE παρέχουν απαλή, αλλά αποτελεσματική θέρμανση και ψύξη και πληρούν όλες τις υγειονομικές απαιτήσεις.και άλλες υγειονομικές διαδικασίες όπως:
Επεξεργασία γάλακτος και ποτών
Επεξεργασία κρασιού
Επεξεργασία εμφιαλωμένου νερού
Θέρμανση CIP (καθαρισμός εντός χώρου)
Νερό αντίστροφης όσμωσης

Ψύξη και θέρμανση γαλακτοκομικών προϊόντων, ζυθοποιίας, ποτών και ιξώδεις προϊόντων και παστερίωση και παστερίωση γάλακτος σε ορισμένες εφαρμογές

Σύντομη παράδοση.
Υψηλής ποιότητας
Λογική τιμή
Κατασκευασμένο από πελάτη
Σχεδιασμός τεχνογνωσίας και υποστήριξη πελατών



Σχήμα	BS100
Διασταυρούμενες αναφορές	M10B/M10M
Υψόμετρο, H [mm]	1084	1084
Διάμετρο, W [mm]	470	470
Ελάχιστο τυπικό μήκος, L [mm]	700	700
Μέγιστο τυπικό μήκος, L [mm]	2300	2300
Βόρεια απόσταση θύρα, VC [mm]	719	719
Οριζόντια απόσταση λιμένα, HC [mm]	225	225
Μέγιστη θερμοκρασία [° C]	180	180
Μέγιστη πίεση [barg]	10	16
Μέγεθος φλάντζης	DN100/4"	DN100/4"
Μέγιστη ροή [kg/s]	50



Σφραγίδες
Υλικό	Εφαρμόσιμη θερμοκρασία	Εφαρμόσιμα υγρά
Εθνικό ΑΕΠ	-15°C έως +135°Γ	Νερό, θαλάσσιο νερό, ορυκτό λάδι, αλμυρό νερό
EPDM	-25°C έως+180°C	Ζεστό νερό, ατμός, οξύ, αλκαλικό
F26	-55°C έως +230°Γ	Οξύ, αλκαλικό
FTP	0°C έως +160°Γ	Υψηλής συγκέντρωσης οξύ, αλκαλικό, υψηλής θερμοκρασίας λάδι, ατμός
