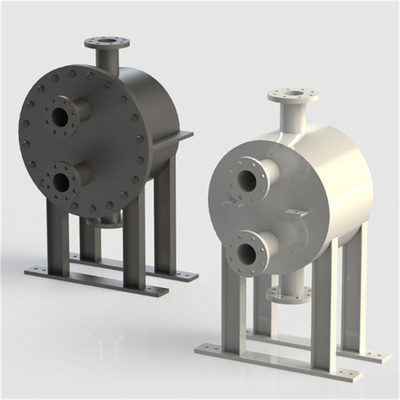

Πλήρως συγκολλημένος εναλλάκτης θερμότητας πλάκας και κελύφους που χρησιμοποιείται ως υπερθέρμανση για την ανάκτηση της απόβλητης θερμότητας

Ο εναλλάκτης θερμότητας πλάκας και κελύφους είναι ένας εναλλάκτης θερμότητας με σωλήνα πλάκας ως στοιχείο μεταφοράς θερμότητας, επίσης γνωστός ως εναλλάκτης θερμότητας πλάκας.Διάταξη και κέλυφος σωλήνα πλάκας (εικόνα)Τα σημεία επαφής των ζευγαριών των ψυχρών σχηματισμένων λωρίδων συγκολλούνται στενά μεταξύ τους για να σχηματίσουν ένα σωλήνα πλάκας που περιέχει μια πληθώρα επίπεδων καναλιών ροής.Πολλές πλάκες διαφορετικού πλάτους είναι τοποθετημένες σε μια ορισμένη σειράΓια να διατηρηθεί η απόσταση μεταξύ των πλακών και των σωλήνων, εισάγετε μεταλλικές ταινίες στα δύο άκρα των γειτονικών πλακών και σωλήνων και τις συγκολλείτε.έτσι ώστε πολλοί σωλήνες πλάκας να είναι σταθερά συνδεδεμένοι μεταξύ τους για να σχηματίσουν ένα δέμα σωλήνων πλάκαςΤο άκρο του σωλήνα παρουσιάζει μια σειρά από επίπεδα σωλήνα πλακέτας που είναι συναρμολογημένα στο κέλυφος.και η διαφορά κατά μήκος επέκτασης εξαλείφεται με σύρση σφραγίδας μεταξύ του και το κέλυφοςΤο τμήμα του εξοπλισμού είναι γενικά κυκλικό, αλλά και ορθογώνιο, εξάγωνο κλπ. Το υγρό Α ρέει μέσα στην πλάκα και το υγρό Β ρέει μεταξύ των πλακών και των σωλήνων μέσα στο κέλυφος.

Ο εναλλάκτης θερμότητας πλάκας και κελύφους είναι μια δομική μορφή μεταξύ του εναλλάκτη θερμότητας κελύφους και σωλήνα και του εναλλάκτη θερμότητας πλάκας, η οποία λαμβάνει υπόψη τα πλεονεκτήματα και των δύο:

1 Με την πλάκα ως επιφάνεια μεταφοράς θερμότητας, η απόδοση μεταφοράς θερμότητας είναι καλή.

2 Σύνθετη δομή, μικρό μέγεθος.

3 Αντοχή σε θερμοκρασία, αντοχή σε πίεση, υψηλότερη θερμοκρασία λειτουργίας έως 800°C, υψηλότερη πίεση λειτουργίας έως 6,3 mpa.

4 Το υγρό στο επίπεδο κανάλι ρέει με μεγάλη ταχύτητα, και η επιφάνεια της πλάκας είναι ομαλή, δεν είναι εύκολο να κλιμακωθεί, η δέσμη της πλάκας μπορεί να αφαιρεθεί, και ο καθαρισμός είναι επίσης βολικός.η διαδικασία κατασκευής αυτού του εναλλάκτη θερμότητας είναι πιο περίπλοκη από εκείνη του εναλλάκτη θερμότητας με κέλυφος και σωλήναΟι θερμικοί ανταλλακτές με κέλυφος και πλάκα χρησιμοποιούνται σε βιομηχανικούς τομείς, όπως οι χημικές,χαρτίΤα τυπικά προϊόντα χρησιμοποιούνται κυρίως στις βιομηχανίες τροφίμων, φαρμάκων και άλλων βιομηχανιών επεξεργασίας που απαιτούν καλή απόδοση μεταφοράς θερμότητας και σύντομο χρόνο διαμονής.
