Τόπος καταγωγής: | Κίνα |
Μάρκα: | Baode |
Πιστοποίηση: | CE/UL |
Αριθμό μοντέλου: | BPS72 |
Ποσότητα παραγγελίας min: | 1 μονάδα |
---|---|
Τιμή: | USD 10000-25000 per Unit |
Συσκευασία λεπτομέρειες: | Κεφάλαιο από αντιστοιχισμένο ξύλο |
Χρόνος παράδοσης: | 14-18 εργάσιμες ημέρες |
Όροι πληρωμής: | Τ/Τ |
Δυνατότητα προσφοράς: | 500 μονάδα/μονάδες το μήνα |
Ονομασία του προϊόντος: | Πλήρως συγκολλημένη πλάκα ανταλλακτής θερμότητας εξατμιστής ψύκτη νερού πλάκα και καβούκι ανταλλακτή | Εφαρμογές: | Μηχανές αποθεραπείας |
---|---|---|---|
Οφέλη: | Ευέλικτη κατασκευή |

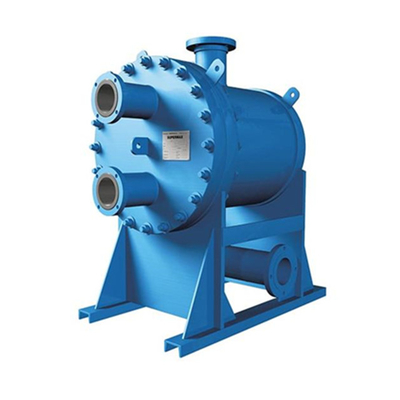

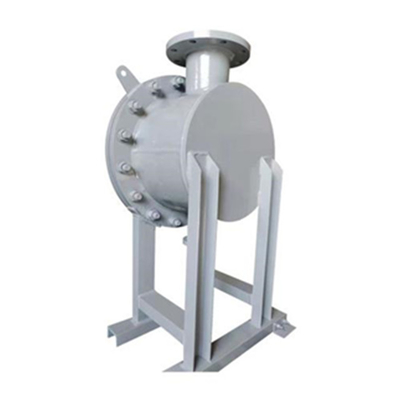

Πλήρως συγκολλημένη πλάκα ανταλλακτής θερμότητας εξατμιστής ψύκτη νερού πλάκα και καβούκι ανταλλακτής θερμότητας
Περιγραφή του προϊόντος
Πλάκες
Οι πλάκες μπορούν να παραχθούν σε ένα ευρύ φάσμα υλικών.Προστίθενται ακροφύσια που μεταφέρουν ροή μέσα και έξω από την συσκευασία πλάκας (ο δρόμος ροής "πλευρής πλάκας").
Σκουπίδια
Η πλήρως συγκολλημένη συσκευή πλάκας συναρμολογείται σε ένα εξωτερικό περίβλημα που δημιουργεί μια δεύτερη πορεία ροής (η "πλευρά του περίβληματος")..
Ο εναλλάκτης θερμότητας τύπου κελύφους και πλάκας αποτελείται από στρογγυλό δέμα πλάκας και κελύφη, το δέμα πλάκας είναι ο πυρήνας, σφραγισμένος στο κελύφωμα.Ενώ το κέλυφος καθορίζει τη θερμοκρασία και την πίεση σχεδιασμού.
Το μέσο περνά μέσα από τις τρύπες και στο κενό μεταξύ των πλάκων.Η μεταφορά θερμότητας λαμβάνει χώρα όταν το θερμότερο προϊόν μεταφέρει ενέργεια μέσω των πλάκων ροής και την παραδίδει στο ψυχρότερο αντίθετο μέσο χωρίς να αναμειγνύονται και τα δύο προϊόντα.
Προορισμοί των θερμοανταλλακτών πλάκας και κελύφους
Ικανότητα στάσης υψηλής πίεσης
Ικανότητα στάσης σε υψηλές θερμοκρασίες
Ελάχιστη διαφορά θερμοκρασίας
Μικρότερη πτώση πίεσης
Συγκεντρωτικό μέγεθος
Σκληρή κατασκευή χωρίς στεγνώσεις
Υψηλή αποδοτικότητα μεταφοράς θερμότητας
Εύκολη εγκατάσταση και μόνωση
Πολλά διαθέσιμα υλικά
Τύποι ανταλλακτών θερμότητας πλάκας και κελύφους
Θέρμανση, ψύξη, συμπυκνωτής, ατμιστήρας, αποκαταστάτης, καταρράκτες, εξατμιστήρας, υπερθέρμανσης, υποψύκτης, PHSE μίας φάσης, PHSE δύο φάσεων, πλήρως συγκολλημένο PHSE, αποσυναρμολογήσιμο PHSE
Τεχνική παράμετρος για την προσφορά PSHE
Προϋποθέσεις εργασίας
Υπηρεσία
Ποσοστό ροής
Μεσαία
Εργασιακή πίεση
Θερμοκρασία λειτουργίας
Έκπτωση πίεσης
Θερμοδυναμικές ιδιότητες
Επεξεργασία διυλιστηρίων, πετροχημικών, λεπτών και ειδικών χημικών, φαρμακευτικών, βιομηχανικών αερίων, λιπασμάτων, τροφίμων και ποτών, βρώσιμου πετρελαίου και βιοδιαλύματος, χαρτοφυλακίου και χαρτιού, ορυχείων, ορυκτών και μεταλλικών βιομηχανιών,Χημική διαδικασία, Εργοστάσιο ηλεκτρικής ενέργειας, βιομηχανία χημικών προϊόντων, βιομηχανία θαλάσσιων μεταφορών
Σχήμα | Α | Β | Γ | D | Ε | F | G |
BPS16 | 240 | 98 | 250 | 168 | 2.4*N+2 | DN15 | DN15-DN80 |
BPS22 | 448 | 135 | 310 | 219 | 2.4*N+3 | DN20 | DN20-DN100 |
BPS46 | 469 | 174 | 368 | 269 | 2.4*N+4 | DN40 | DN25-DN200 |
BPS72 | 565 | 277 | 460 | 355 | 2.4*N+4 | DN50 | DN25-DN300 |
BPS128 | 600 | 298 | 694 | 464 | 2.8*N+6 | DN80 | DN25-DN350 |
BPS179 | 963 | 338 | 725 | 559 | 2.8*N+6 | DN100 | DN25-DN400 |
BPS647 | 1520 | 650 | 1250 | 1016 | 2.8*N+6 | DN150 | DN25-DN700 |
BPS1200 | 1828 | 900 | 1548 | 1372 | 3.2*N+6 | DN300 | DN25-DN1000 |
BPS1600 | 2048 | 1000 | 1838 | 1562 | 3.2*N+8 | DN350 | DN25-DN1200 |
Υλικό | |
Κέλυφος | Πλάκα |
Χάλυβα άνθρακα | ΑISI304 |
ΑΙΣΙ 304 | AISI 316L |
ΑΙΣΙ 904L | ΑΙΣΙ 904L |
ΑΙΣΙ 904L | 254 SMO |
254 SMO | ΤΙ |
ΤΙ | Νικέλιο |
Χέιστελοϊ | Hastelloy 254 |
Άλλα | Άλλα |
