Ο εναλλάκτης θερμότητας Compabloc αποτελείται από μια στοίβα κυματοειδών πλακών που συγκολλούνται μεταξύ τους για να σχηματίσουν εναλλασσόμενα καλώδια ζέστης και κρύου.Οι πλάκες είναι κατασκευασμένες από ανοξείδωτο χάλυβα ή άλλα ανθεκτικά στη διάβρωση υλικά για να εξασφαλιστεί αντοχή και μακρά διάρκεια ζωής.

Η διαδικασία μεταφοράς θερμότητας σε έναν εναλλάκτη θερμότητας Compabloc λαμβάνει χώρα τόσο μέσω της αγωγιμότητας όσο και μέσω της συγκέντρωσης.βελτίωση της μεταφοράς θερμότητας με την αύξηση της περιοχής επαφής μεταξύ του υγρού και της επιφάνειας της πλάκας.

Σχεδιασμός

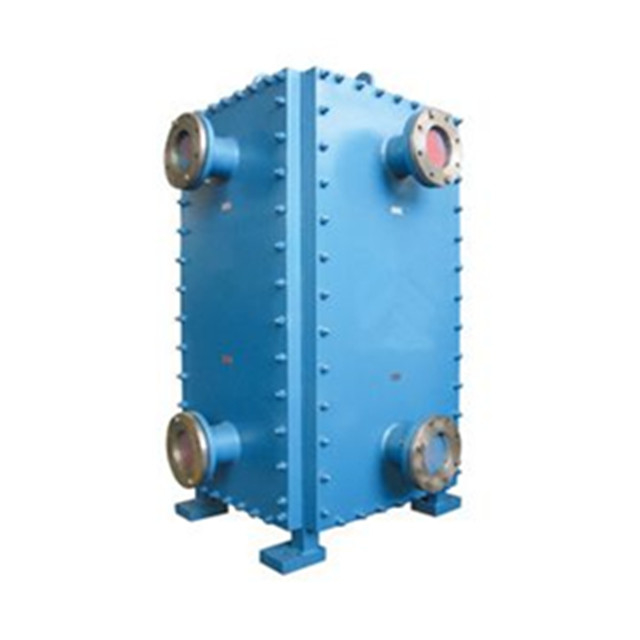

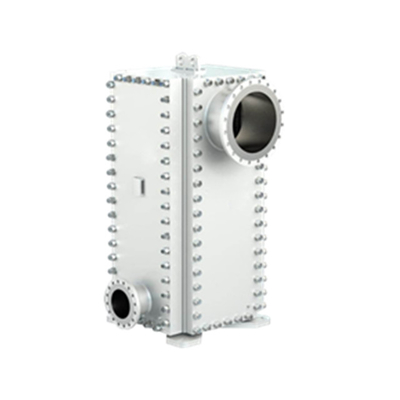

Η καρδιά του Compabloc είναι μια στοίβα κυματοειδών θερμοδιαβιβαστών από ανοξείδωτο χάλυβα 316L και άλλα υλικά υψηλής ποιότητας.Οι πλάκες είναι συγκολλημένες (μοντέλα CP30 και άνω) και σχηματίζουν πυρήναΟ πυρήνας αυτός περιβάλλεται και στηρίζεται από τέσσερις γωνιακές δομές, πάνω και κάτω κεφάλια και τέσσερις πλευρικούς πίνακες.
Αυτά τα εξαρτήματα είναι συνδεδεμένα και μπορούν να αποσυναρμολογηθούν γρήγορα για επιθεώρηση, συντήρηση και καθαρισμό.
Ο σχεδιασμός μπορεί να διαμορφωθεί σε ρυθμίσεις με ένα ή περισσότερα περάσματα είτε σε συναρμολογική είτε σε αντίστροφη λειτουργία, για λειτουργίες υγρού σε υγρό ή διφορές.

Βελτιστοποίηση διαδικασιών
Λόγω της μοναδικής σχεδιαστικής έννοιας του Compabloc, οι δυνατότητες βελτιστοποίησης της διαδικασίας και ευελιξίας είναι απεριόριστες.Το Compabloc μπορεί να σχεδιαστεί με διαμορφώσεις μονοδιαδρομής ή πολλαπλών διαδρομώνΓια την συμπύκνωση, την επανεξέλιξη και τις εργασίες υγρού σε υγρό χωρίς διασταύρωση θερμοκρασίας, η διαμόρφωση με ένα πέρασμα είναι κατάλληλη με την συνολική διασταύρωση.Η μεγάλη περιοχή διασταυρούμενης ροής και η σύντομη διαδρομή ροής ταιριάζουν σε καθήκοντα συμπύκνωσης χαμηλής πίεσης και επιτρέπουν πολύ χαμηλές πτώσεις πίεσηςΜια διαμόρφωση πολλαπλών διαδρόμων είναι κατάλληλη για καθήκοντα με προσεγγίσεις θερμοκρασίας σταυρού και θερμοκρασίας κοντά.

Σήμερα υπάρχουν επτά μοντέλα της οικογένειας πλάκας με περιοχές μεταφοράς θερμότητας που κυμαίνονται από 0.7 έως 840 m2 ανά μονάδα και κάθε μοντέλο είναι διαμορφωμένο με διαφορετικό αριθμό πλακών για να επιτρέπει την καλύτερη προσαρμογή για κάθε καθήκον.

Η ιδέα σχεδιασμού επιτρέπει διαφορετικό αριθμό περάσεων στα δύο κυκλώματα, επιτρέποντας έτσι μεγάλες διαφορές στις ταχύτητες ροής μεταξύ της ζεστής και της ψυχρής πλευράς.Το μπερδευτικό μπορεί εύκολα να αναδιαρθρωθεί για να ταιριάζει σε μια νέα εργασία εάν οι ταχύτητες ροής ή οι θερμοκρασίες αλλάζουν- μπορούν να επιτευχθούν προσεγγίσεις θερμοκρασίας κοντά στους 3C (5.4F).
Το Compabloc μπορεί να τοποθετηθεί κατακόρυφα, για τα κανονικά καθήκοντα υγρού σε υγρό, συμπύκνωσης με υποψύξη και ψύξη αερίου, ή οριζόντια, για τα περισσότερα καθήκοντα συμπύκνωσης,δασμοί επανεξέτασης ή δασμοί υγρού σε υγρό όταν το ύψος είναι περιορισμένο.
