Περιγραφή των προϊόντων

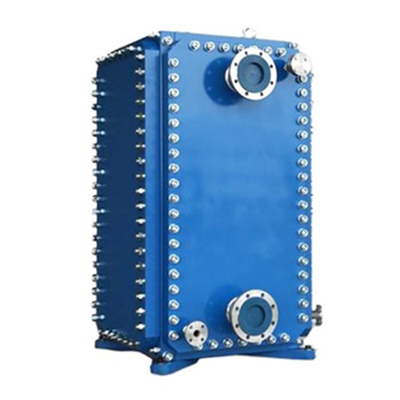

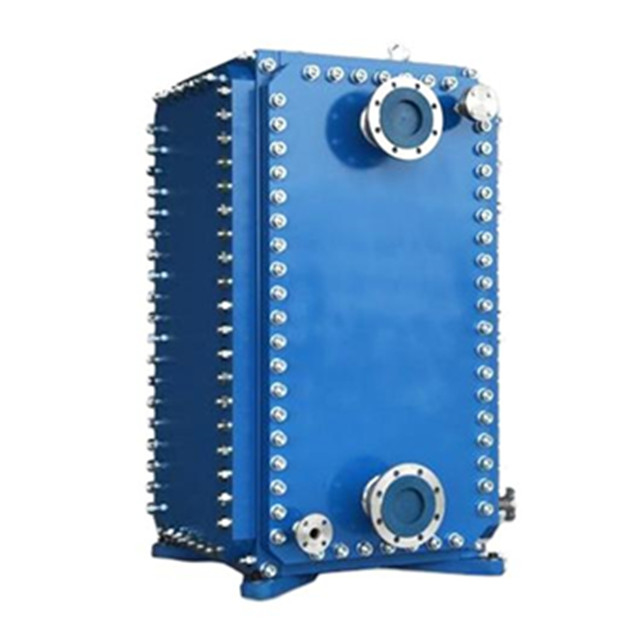

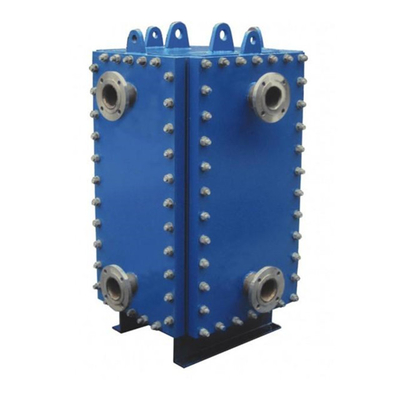

Η σειρά Compabloc είναι ένας πλήρως συγκολλημένος συμπαγής εναλλάκτης θερμότητας σχεδιασμένος για το πλήρες φάσμα των καθηκόντων διαδικασίας και κοινής ωφέλειας.συμπαγές και καθαρίσιμο λύση ανταλλάκτη θερμότητας διαθέσιμη σήμερα.

Σχεδιασμός

Η σειρά Compabloc συγκολλημένων ανταλλακτών θερμότητας με έμφαση στις επιδόσεις, τη συμπαγή και τη χρησιμότητα.Η καρδιά του Compabloc είναι μια στοίβα από κυματοειδείς πλάκες μεταφοράς θερμότητας από ανοξείδωτο χάλυβα 316LΟι πλάκες συγκολλούνται με λέιζερ και σχηματίζουν ένα συμπαγές πυρήνα.Πάνω και κάτω κεφάλια και τέσσερα πλευρικά πάνελ (βλέπε Τομεακή θέα του Compabloc)Αυτά τα εξαρτήματα είναι συνδεδεμένα και μπορούν να αποσυναρμολογηθούν γρήγορα για επιθεώρηση, συντήρηση και καθαρισμό.Ο σχεδιασμός μπορεί να ρυθμιστεί σε ρυθμίσεις με ένα ή περισσότερα περάσματα είτε σε συναρμολογική είτε σε αντίστροφη λειτουργία., για τους δασμούς υγρού σε υγρό ή διφορές.

Αρχές λειτουργίας

Τα δύο μέσα του ανταλλακτήρα θερμότητας Compabloc ρέουν σε εναλλασσόμενα συγκολλημένα κανάλια μεταξύ των κυματοειδών πλακών.Αυτές οι κυματοειδείς πλάκες προάγουν υψηλή αναταραχή που παρέχει υψηλή αποτελεσματικότητα μεταφοράς θερμότητας και βοηθά στην ελαχιστοποίηση της μόλυνσης. The media flows in a cross-flow arrangement within each pass (see figure below) while the overall flow arrangement is counter-current for a multi-pass unit (if required the unit can also be designed with overall co-current operation)Κάθε πέρασμα διαχωρίζεται από τα γειτονικά πέρασμα με ένα πιεσμένο φερέ που αναγκάζει το υγρό να περιστρέφεται μεταξύ της συσκευασίας πλάκας και του πάνελ.Οι ευέλικτες ρυθμίσεις διέλευσης της Compabloc την καθιστούν κατάλληλη για μεταφορές υγρού σε υγρό με διαφορετικούς ρυθμούς ροής, ή εφαρμογές συμπύκνωσης δύο φάσεων ή επαναθέρμανσης.

Εφαρμογές

Παραγωγή πετρελαίου και φυσικού αερίου

• Ανάκτηση θερμότητας σε συστήματα TEG (απόψυξη αερίων)
• Ανάκτηση θερμότητας, ψύξη, συμπύκνωση και επανεξέλιξη σε συστήματα αμινών (απολάτιση αερίου, οξεία εξυπηρέτηση)
• Ανάκτηση θερμότητας, θέρμανση και ψύξη σε συστήματα αφυδάτωσης και αφαλάτωσης αργού πετρελαίου
• Κοντενσάνωση σε μονάδες ανάκτησης ατμών
• Η ανάκτηση θερμότητας, η ψύξη, η συμπύκνωση και η επανεξέλιξη σε συστήματα κλάσης NGL

Επεξεργαστικές μονάδες

Διαφορετικές υποχρεώσεις συμπύκνωσης και επαναβρασμού, όπως:

• Κονδάνωση σε ατμοσφαιρική και κενό απόσταξη
• Πάνω συμπύκνωση σε κλάσματα στο FCC, υδροκράκερ, απομακρυντές H2S κλπ.
• Κανονικά έξοδα συμπύκνωσης προπανίου και βουτανίου σε μονάδες αλκυλίωσης και αέριας φυσικής προέλευσης
• Επαναθεραπεία σε συσκευές απομάκρυνσης H2S, συσκευές απομάκρυνσης ξινού νερού και άλλες στήλες
• Παραγωγή ατμού

Υπηρεσίες ανάκτησης θερμότητας, ψύξης και θέρμανσης, όπως:

• Ψύξη βενζίνης, κηροζίνης, πετρελαίου, ντίζελ, αντλίας κλπ.
• Ψύξη και θέρμανση βιδούλης, VGO (αέριο αερίου κενού) και άλλων βαρέων προϊόντων
• Τροφοδοσία/ανακύκλωση θερμότητας κάτω από το κλάσμα
• Προθέρμανση αργού πετρελαίου
• Ανακύκλωση θερμότητας αφαλατωμένου νερού/νερού τροφοδοσίας

Οφέλη από τον εναλλάκτη θερμότητας Compabloc

• Η υψηλή θερμική απόδοση εξοικονομεί ενέργεια, αυξάνει τις επιδόσεις και μειώνει τις εκπομπές CO2
• Βελτιωμένη ανάκτηση θερμότητας με χαμηλότερα κόστη σημαίνει πολύ σύντομο χρόνο αποπληρωμής
• Ο συμπαγής σχεδιασμός μειώνει το κόστος εγκατάστασης και λύνει τα προβλήματα που δημιουργούνται για την αύξηση της παραγωγής
• Το Compabloc καθαρίζεται πλήρως μηχανικά, καθιστώντας την συντήρηση απλούστερη, ταχύτερη και οικονομικότερη
• Η ανθεκτική, συγκολλημένη με λέιζερ κατασκευή ελαχιστοποιεί τη μόλυνση και εξαλείφει τα προβλήματα διάβρωσης
